概述

FS200E單脈沖電纜故障測試儀是我公司最新研發設計的一款新型產品，此產品集電纜故障測試與路徑信號源于一體，使現場測試更加方便，簡捷。該型號電纜故障測試儀體積小、功能全、操作簡便，內置電池低電量報警，是我公司電纜故障測試儀系列產品中主要的智能型電纜故障測試儀器。

FS200E單脈沖電纜故障測試儀主要功能特點

☆ 測試功能多，一體化設計，可以測試各種類型電纜所有類型短路故障和電纜低阻、斷路故障等。

☆ 全自動阻抗匹配，最人性化界面設計雙波形比較顯示。

☆ 測試方法：脈沖法、直閃法、沖閃法、高壓閃測法。

☆ 工作電源：交直流兩用AC 220V±10% 50Hz ;內置蓄電池 DC 6V。

☆ 測試距離：單端不小于15公里。

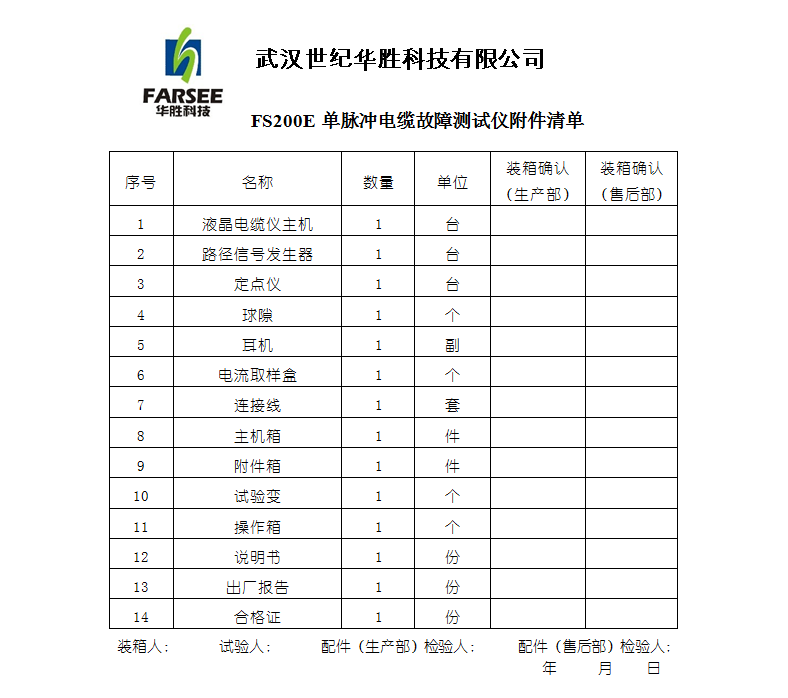

FS200E單脈沖電纜故障測試儀組成及技術參數

1.電纜故障測試儀主機

使用范圍：適用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜的高低阻、短路、開路、斷路以及高阻泄漏和高阻閃絡性故障等，自動保存最后一幅波形圖。

測試距離：最短 15 - 20 米，最長不小于 16Km。

測量誤差：測試范圍誤差≤±1﹪。

工作方式：低壓脈沖、直流高壓閃測及沖擊高壓閃測。

采樣速率：30MHz。

機內發送脈沖寬度與幅度：0.2μs，150V左右;2μs， 200V左右。

顯示方式：320 × 240 LCD 圖形與字符。

電源與功耗：DC 12V(10AH) 不大于6W

體積：370×270×150(mm3) ;重量：4.5Kg

2.定點儀

在輸入信號為300Hz幅度為30μv的情況下，可保證2.5V不失真輸出。

在2.5V不失真條件下，使輸入為零，定點儀的內部噪聲電平不大于150mV。

工作方式：

定點工作方式：測定電纜故障點的精確位置時使用。

路徑工作方式：測試電纜埋設的路徑走向使用。

輸入阻抗：>1KΩ

工作電壓：9V±10%

工作電流：>4mA

環境溫度：-10℃～40℃

體積65×120×150mm3

重量1.5Kg(不含探頭)

3.路徑信號發生器

功能：產生輸出斷續正弦波。

工作電源：220V(1±10%) 50Hz(1±5%)

使用環境：溫度：-20℃～50℃，濕度：RH≤90%

輸出信號頻率：15KHZ

重 量：3kg

4.高壓部分

功能：由交直流試驗變壓器 、高壓*作箱、高壓脈沖電容、球隙等，用于產生高壓脈沖信號加于電纜。

額定輸出容量：3kVA

輸出交流電壓：0～50kV

輸出直流電壓：0～70kV

高壓脈沖電容量：2μF

工作電源：AC 220V(1±10%) 50Hz(1±5%)

工作環境：溫度：-10℃～50℃ 濕度：RH<90%

◆FS200E電纜故障測試儀組成及技術參數

1.電纜故障測試儀主機

功能：一體化設計，無需外接電腦，用于*作、控制、記錄和分析數據。并配合數字同步定點儀、路徑信號發生器、交直流試驗變壓器、控制保護器、高壓脈沖電容以及電流取樣盒進行各種泄露性高阻，閃絡性高阻和低阻接地，開路故障。

工作電源：交直流兩用 AC 220V±10% 50Hz DC 6V 內置蓄電池

測試距離：單端不小于15公里

系統測量誤差：粗測絕對誤差：±2米 粗測相對誤差：0.5%。

顯 示：LCD液晶顯示器

使用環境：溫度：-20℃～60℃ 濕度：RH≤95%

重 量：4kg

2.定點儀

功能：在高壓沖擊作用下使電纜故障點放電，且同步接收故障點放電時產生的聲波和電磁波，并在粗測范圍內對故障點的精確定位，也可單獨判斷電纜的走向及深度。

結構特點：分體式結構，接收器和探頭兩部。

測量誤差：≤0.1米。

放大倍數：80萬倍。

濾波范圍：100 Hz～500 Hz

耳機阻抗：500Ω。

工作電源：DC 9V(1±20%) <2mA。

使用環境：溫度：-20℃～50℃，濕度：RH≤95%

重 量：1kg

3.路徑信號發生器

功能：產生輸出斷續正弦波。

工作電源：220V(1±10%) 50Hz(1±5%)

使用環境：溫度：-20℃～50℃，濕度：RH≤90%

輸出功率：100W。

重 量：3kg

4.高壓部分

功能：由交直流試驗變壓器 、高壓*作箱、高壓脈沖電容、球隙等，用于產生高壓脈沖信號加于電纜。

額定輸出容量：3kVA

輸出交流電壓：0～50kV

輸出直流電壓：0～70kV

高壓脈沖電容量：2μF

工作電源：AC 220V(1±10%) 50Hz(1±5%)

工作環境：溫度：-10℃～50℃ 濕度：RH<90%

儀器別稱

電纜測試儀，電纜故障檢測儀，電纜故障指示器，高壓電纜故障測試儀，電纜故障測試系統，電纜故障定位儀，電纜故障測試系統。

?

序　　號	標　準　號	標　準　名　稱
1	GB/T 191	包裝儲運圖示標志
2	GB 4793.1	測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
3	GB 6587.1	電子測量儀器 環境試驗總綱
4	GB 6587.3	電子測量儀器 濕度試驗
5	GB 6587.5	電子測量儀器 沖擊試驗
6	GB 6587.6	電子測量儀器 運輸試驗
7	GB 6587.8	電子測量儀器 電源頻率與電壓試驗
8	GB/T 6592	電工和電子測量設備性能表示
9	GB/T 6593	電子測量儀器質量檢驗規則
10	DL/T 846.7	高電壓測試設備通用技術條件 電纜故障檢測儀

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
