◆ 概述 ?

介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。FS3001介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、*作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高1 0千伏的電壓；自動濾除50Hz干擾，適用于變電站等 磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。

?

◆FS3001高壓介質損耗測試儀主要特點和功能

☆ 儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。

☆ 儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。

☆ 儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于*作。

☆ 儀器*作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。

☆ 一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。

☆ 儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。

☆ 設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1,C2的電容和介損全部測出。

☆ 反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象。

☆ 具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV 反接線介損測量

☆ 具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗。

☆ 接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。

☆ 觸電保護功能，當儀器*作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全.

?

◆FS3001高壓介質損耗測試儀主要技術參數

☆ 準確度：Cx: ? ? ? ? ? ? ?±（讀數×1%+1pF）

☆ ?tgδ: ±（讀數×1%+0.00040）

☆ 抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度

☆ 電容量范圍：內施高壓： 3pF～60000pF/10kV ? ?60pF～1μF/0.5kV

☆ 外施高壓： 3pF～1.5μF/10kV ? ? ? ? ? ? ? ? ?60pF～30μF/0.5kV

☆ 分辨率： ?最高0.001pF，4位有效數字

☆ ?tgδ范圍： ? ? ? 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

☆ 試驗電流范圍：10μA～1A

☆ 內施高壓：設定電壓范圍：0.5～10kV ? 電壓分辨率：1V ? ?精度：2%

☆ 最大輸出電流：200mA

☆ 升降壓方式：連續平滑調節

☆ 試驗頻率： 45、50、55、60、65Hz單頻

☆ ?45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻

☆ 頻率精度：±0.01Hz

☆ 外施高壓：正接線時最大試驗電流1A，工頻或變頻40-70Hz

☆ 反接線時最大試驗電流10kV/1A，工頻或變頻40-70Hz

☆ ?CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A

☆ 測量時間：約36s，與測量方式有關

☆ 輸入電源： 180V～270VAC，50Hz±1%，市電或發電機供電

☆ 計算機接口：標準RS232接口

☆ 打印機：煒煌A7熱敏微型打印機

☆ 環境溫度： -10℃～50℃

☆ 相對濕度： <90%

☆ 外形尺寸：460×360×350mm

☆ 儀器重量：28kg

?

◆儀器別稱

?

抗干擾高壓介質損耗測試儀，介損測試儀，介質損耗因數測試儀，介損儀，tgδ測試儀，tanδ測試儀，介損電橋測試儀，介質損耗測試裝置，介質損耗測試儀。

◆FS3001高壓介質損耗測試儀主要技術參數

☆ 準確度：Cx: ? ? ? ? ? ? ?±（讀數×1%+1pF）

☆ ?tgδ: ±（讀數×1%+0.00040）

☆ 抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度

☆ 電容量范圍：內施高壓： 3pF～60000pF/10kV ? ?60pF～1μF/0.5kV

☆ 外施高壓： 3pF～1.5μF/10kV ? ? ? ? ? ? ? ? ?60pF～30μF/0.5kV

☆ 分辨率： ?最高0.001pF，4位有效數字

☆ ?tgδ范圍： ? ? ? 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

☆ 試驗電流范圍：10μA～1A

☆ 內施高壓：設定電壓范圍：0.5～10kV ? 電壓分辨率：1V ? ?精度：2%

☆ 最大輸出電流：200mA

☆ 升降壓方式：連續平滑調節

☆ 試驗頻率： 45、50、55、60、65Hz單頻

☆ ?45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻

☆ 頻率精度：±0.01Hz

☆ 外施高壓：正接線時最大試驗電流1A，工頻或變頻40-70Hz

☆ 反接線時最大試驗電流10kV/1A，工頻或變頻40-70Hz

☆ ?CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A

☆ 測量時間：約36s，與測量方式有關

☆ 輸入電源： 180V～270VAC，50Hz±1%，市電或發電機供電

☆ 計算機接口：標準RS232接口

☆ 打印機：煒煌A7熱敏微型打印機

☆ 環境溫度： -10℃～50℃

☆ 相對濕度： <90%

☆ 外形尺寸：460×360×350mm

☆ 儀器重量：28kg

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

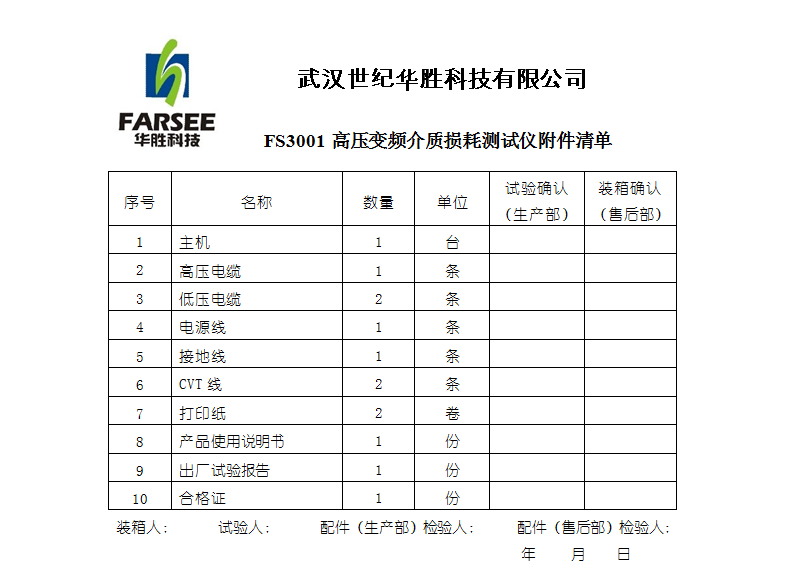

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。

?
