◆ 概述 ?

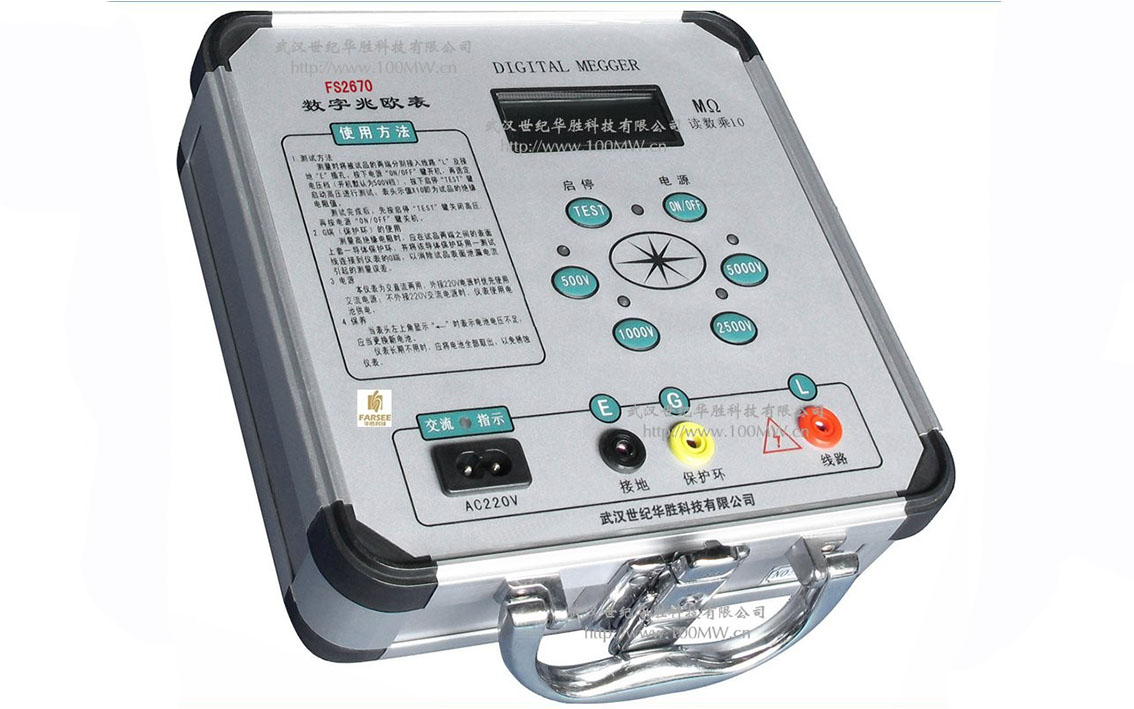

用高壓兆歐表測試電氣設備絕緣電阻是檢測設備絕緣狀態最簡單、最常用的方法。華勝FS2670系列高壓兆歐表(或稱高壓絕緣表)符合國家新頒布電力行業標準《電子式絕緣電阻表DL/T845.1-2004》的規范,能滿足各種電氣設備絕緣電阻測試的要求。儀表內置長效充電電池,*作方便性和安全性明顯優于傳統機械搖表,測試范圍:0~20G。
?
◆FS2670系列兆歐表主要特點
☆ ?輸出功率大、帶載能力強,抗干擾能力強。
☆ ?本表外殼由高強度鋁合金構成,機內設有等電位保護環和四階有源低通濾波器,對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA,很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。
☆ ?本儀表不需人力作功,由電池供電,量程可自動轉換。一目了然的面板*作和LCD顯示使得測量十分方便和迅捷。
☆ ?本表輸出短路電流可直接測量,不需帶載測量進行估算。
?
◆ FS2670系列兆歐表技術參數
型 ?號 | FS2670 | FS2671 | FS2672 |
輸出電壓 | 100/250/500/1000V | 500/1000/2000/2500V | 500/1000/2500/5000V |
測量范圍 | 0~19999MΩ | ||
分辨率 | 0.01/0.1/1.0 /10.0 MΩ | ||
相對誤差 | ≤±4%±1d | ||
短路電流 | ≥1mA | ||
供電電源 | 8節AA型電池((AA, R6)或AC:220V/50Hz | ||
使用環境 | 環境溫度:0℃~+45℃ ? ?相對濕度:≤85%RH | ||
體 ?積 | 235mm×200mm×135mm | ||
重 ?量 | <1.4kg |
?
◆ 產品別稱
絕緣電阻測試儀,絕緣電阻表,高壓絕緣表,絕緣搖表,兆歐表,兆歐表,數字兆歐表。
◆ FS2670系列兆歐表技術參數
型 ?號 | FS2670 | FS2671 | FS2672 |
輸出電壓 | 100/250/500/1000V | 500/1000/2000/2500V | 500/1000/2500/5000V |
測量范圍 | 0~19999MΩ | ||
分辨率 | 0.01/0.1/1.0 /10.0 MΩ | ||
相對誤差 | ≤±4%±1d | ||
短路電流 | ≥1mA | ||
供電電源 | 8節AA型電池((AA, R6)或AC:220V/50Hz | ||
使用環境 | 環境溫度:0℃~+45℃ ? ?相對濕度:≤85%RH | ||
體 ?積 | 235mm×200mm×135mm | ||
重 ?量 | <1.4kg |
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。
? ? ? 4. 產品標志:測試儀上印有銘牌,銘牌上印有下列標志:
? ? ? 1)? 廠名,廠址;
? ? ? 2)? 產品的名稱,型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位,由供貨商(廠家)與購貨方雙方到場進行開箱驗收,主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓,并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期:3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復,在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
