產品視頻◆概述
微機繼電保護測試儀已廣泛應用于各種電壓等級的發電機、變壓器、輸配電線路和主要用電設備;電力系統綜合自動化是電力生產的發展趨勢。因此，微機繼電保護測試儀是現代繼電保護工作人員必不可少的試驗工具。針對不同用戶的要求，華勝公司開發的FS系列微機繼電保護測試儀具有體積小、*作簡單、信號穩定、測試精度高等特點，非常適合現場使用。產品符合電力行業標準DL/T624-2010《繼電保護微機型試驗裝置技術條件》要求。與FS-802相比，F(xiàn)S1000的主要特點是最多可輸出6相電壓、6相電流，測試差動保護和備用電源自動投入裝置非常方便。
◆ FS1000微機繼電保護測試儀主要特點和功能
☆ 標準12相電壓電流輸出，并可靈活組合 標準6路電壓，6路電流輸出，并可任意組合實現常規4路電壓3路電流型、6路電壓型、6路電流型，等輸出模式，既可進行傳統的各種試驗方式也可方便地進行三相差動試驗和備自投試驗。
☆ 高精度波形采樣，為國內最高水平
主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形質量，提高了測試儀的精度，為國內測試儀中的最高水平。
☆ 內置高性能工控機，性能穩定
內置高性能工控機，主頻300～600MHz、128M內存、12G硬盤，Windows XP*作系統，面板配有高級不銹鋼鍵盤，觸摸鼠標、8.4寸TFT真彩液晶顯示器。
☆ 雙*作模式，*作簡單
采用USB2.0接口與電腦相連，無須任何轉接線，使用方便。除了單機*作外，裝置還可以外接筆記本電腦進行*作，兩種方式功能完全一致，真正完整的雙*作模式。
☆ 強大功能，方便實用
可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報表等。6路電流可方便進行三相差動保護測試，12路輸出可用于備自投測試。
☆ 接點豐富，設置簡單
8路接點輸入和4對空接點輸出。輸入接點為空接點或0V～250V電位接點兼容，可設置防抖動時間。 完☆ 善的自我保護，使用安全
散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件故障診斷及熱保護輸出閉鎖等功能。
☆ 輕小型高集成一體化結構，攜帶方便
采用了大量先進技術及元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
◆ FS1000微機繼電保護測試儀主要技術參數
?
| 交直流電壓源 | 電壓輸出 | AC 6×125V/75VA； DC 6×150V/100VA |
| 分辨率精度 | 分辨率：1mV； 精度：0.1%～0.2% | |
| 頻率 | 范圍0～1000Hz ， 精度：0.001Hz | |
| 相位 | 范圍0°～360°， 精度：0.10 | |
| 諧波失真 | ≤0.1% | |
| 其他 | 幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護、第四路電壓可設置為零序電壓或任意設置 | |
| 交直流電流源 | 電流輸出 | AC 6×30A/300VA；DC 6×30A /300VA |
| 分辨率精度 | 分辨率：1mA； 精度：0.1%～0.2% | |
| 頻率 | 范圍0～1000Hz； 精度：0.001Hz | |
| 相位 | 范圍0°～360°, 精度：0.10 | |
| 諧波失真 | ≤0.1% | |
| 其他 | 幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護 | |
| 輔助直流電壓源 | 輸出電壓 | DC 110V/220V |
| 最大功率 | 100W | |
| 開關量輸入 | 通道數 | 8對 |
| 輸入方式 | 空接點，DC 5～250V，0.5A | |
| 其他 | 可設置防抖動時間 | |
| 開關量輸出 | 通道數 | 4對 |
| 輸出方式 | DC O～250V， 0.5A | |
| 時間測量 | 范圍：0.001-9999.999S 精度：0.001S | |
?
◆ 儀器別稱
微機保護測試儀，繼保測試儀，保護測試儀。
|
序號 |
標準號 |
標準名稱 |
|
1 |
GB/T 191 |
包裝儲運圖示標志 |
|
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求? 第1部分：通用要求 |
|
3 |
GB 6587.1 |
電子測量?jī)x器? 環境試驗總綱 |
|
4 |
GB 6587.3 |
電子測量?jī)x器? 濕度試驗 |
|
5 |
GB 6587.5 |
電子測量?jī)x器? 沖擊試驗 |
|
6 |
GB 6587.6 |
電子測量?jī)x器? 運輸試驗 |
|
7 |
GB 6587.8 |
電子測量?jī)x器? 電源頻率與電壓試驗 |
|
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
|
9 |
GB/T 6593 |
電子測量?jī)x器質量檢驗規則 |
|
10 |
DL/T 995-2006 |
繼電保護和電網安全自動裝置檢驗規程 |
|
11 |
DL/T 871-2004 |
電力系統繼電保護產品動模試驗 |
|
12 |
DL/T 670-1999 |
微機母線保護裝置通用技術條件 |
|
13 |
DL/T 769-2001 |
電力系統微機繼電保護技術導則 |
|
14 |
DL/T 584-2007 |
3kV～110kV電網繼電保護裝置運行整定規程 |
|
15 |
EN 61000-6-2: 2005 |
通用抗擾度標準（第2部分）：工業環境 |
|
16 |
IEC 1000 |
電磁兼容性 |
|
17 |
GB 4793-1984 |
電子測量?jī)x器安全要求 |
|
18 |
GB/T 2423.8-1995 |
電工電子產品基本環境試驗規程 |
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。
? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：
? ? ? 1)? 廠名，廠址;
? ? ? 2)? 產品的名稱，型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。

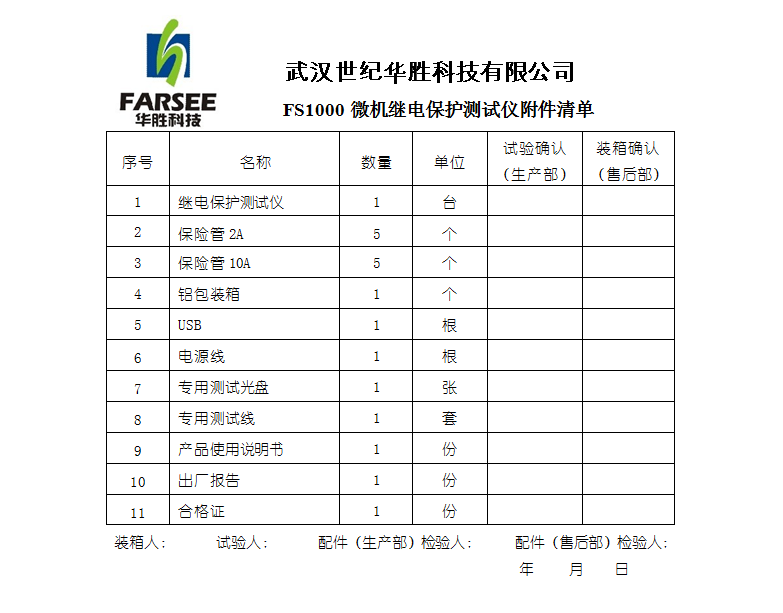

2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期：3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
