概述

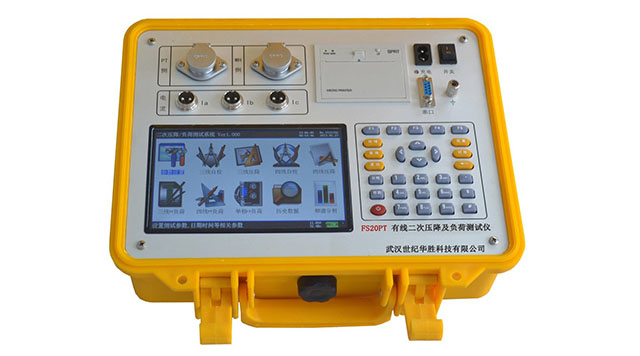

FS20PT有線二次壓降及負載測試儀是一種全自動測試電壓互感器二次壓降及負荷的智能化儀器。該儀器具有體積小、重量輕、測量準確度高、穩定性好、*作簡便易學等優點,接線簡單,測試、記錄方便,大大提高了工作效率。
它以大屏幕圖形式液晶作為顯示窗口,*作方式采用圖形式菜單;并配有漢字提示,集多參量于一屏的顯示界面,人機對話界面友好,使用簡便、快捷,是各級電力用戶的首選產品。
二次降壓及負載測試儀性能特點
1、自動完成三相三線或三相四線制的測量。自動計算三相的綜合誤差。
2、能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據,并在以后的測試中自動修正。
3、特別設計了軟件自動校正功能,不需硬件調整就能實現精度修正,在各級電力試驗研究部門均可現場檢定。
4、留有 “RS232計算機接口”,方便地與計算機連接,進行數據處理。留有 “在線編程接口”,可由計算機對儀器進行現場在線編程,可對儀器不拆機進行升級處理。
5、內置大容量充電電池組,在室外無220V交流電情況下可由儀器內電池組供電,內置快速自動充電器,可對電池組快速充電。
6、電池剩余電量百分?jǐn)?shù)指示功能,絕非簡單的虧電報警。
7、大屏幕、高亮度的液晶顯示,全漢字菜單及*作提示,實現友好的人機對話,觸摸按鍵使*作更簡便,寬溫液晶帶亮度調節,可適應冬夏各季現場應用。
8、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
9、測試結果存儲功能,可存儲200組測試數據。
二次降壓及負載測試儀技術指標
1、使用環境:
(1)環境溫度:-10℃~ 40℃
(2)相對濕度: ≤80%
2、測量精度:1級
比差:Δf =±(1%×f±0.01)(%)
角差:Δδ=±(1%×δ±1)(分)
電導: G=±(1%×G±0.01) mS
電納: δ=±(1%×δ±0.01)mS
負荷: S=±(1%×S±0.1)VA
電阻: R=±(1%×R±0.1)Ω
電抗: X=±(1%×X±0.1)Ω
充電電源:交流160V~260V
3、儀器的測量范圍和分辨率:
?
測試項目 | 范圍 | 最小分辨率 |
比差值(%) | 0.001~5.000 | 0.001 |
角差值(ˊ) | 0.001~599.99 | 0.001 |
誤差值(%) | 0.001~5.000 | 0.001 |
修約(%) | 0.001~5.000 | 0.001 |
電導(mS) | 0.01~50.00 | 0.01 |
電納(mS) | 0.01~50.00 | 0.01 |
負荷(VA) | 0.01~500.0 | 0.1 |
電阻(Ω) | 0.1~15.0 | 0.1 |
電抗(Ω) | 0.1~15.0 | 0.1 |
?
4、基本誤差:
比差:±(1%比差讀數±0.01)% 角差:±(1%角差讀數±1)分
電導:±(1%電導讀數+未位1個字)mS
電納:±(1%電納讀數+未位1個字)mS
5、絕緣:
⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2KV(有效值),歷時1分鐘實驗。
6、體積:
體積:40cm×32cm×18cm
7、重量:
重量:3Kg
產品別稱
二次壓降及負荷測試儀別稱:TV二次壓降測試儀
?
序號 |
標準號 |
標準名稱 |
1 |
GB/T 191 |
包裝儲運圖示標志 |
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求 |
3 |
GB 6587.1 |
電子測量?jī)x器 環境試驗總綱 |
4 |
GB 6587.3 |
電子測量?jī)x器 濕度試驗 |
5 |
GB 6587.5 |
電子測量?jī)x器 沖擊試驗 |
6 |
GB 6587.6 |
電子測量?jī)x器 運輸試驗 |
7 |
GB 6587.8 |
電子測量?jī)x器 電源頻率與電壓試驗 |
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
9 |
GB/T 6593 |
電子測量?jī)x器質量檢驗規則 |
10 |
DL/T 585-1995 |
電子式標準電能表技術條件 |
11 |
GB/T 15282 |
無功電度表 |
12 |
JIG 596-2012 |
電子式電能表 |
13 |
GB/T 11150-2001 |
電能表檢驗裝置 |
14 |
JJG 597-2005 |
交流電能表檢定裝置檢定規程 |
15 |
JJG 596-2012 |
電子式交流電能表檢定規程 |
16 |
GB/T13978-2008 |
數字多用表 |
17 |
JJG 1085-2013 |
標準電能表檢定規程 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。
? ? ? 4. 產品標志:測試儀上印有銘牌,銘牌上印有下列標志:
? ? ? 1)? 廠名,廠址;
? ? ? 2)? 產品的名稱,型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位,由供貨商(廠家)與購貨方雙方到場進行開箱驗收,主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓,并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期:3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復,在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
