一、概述

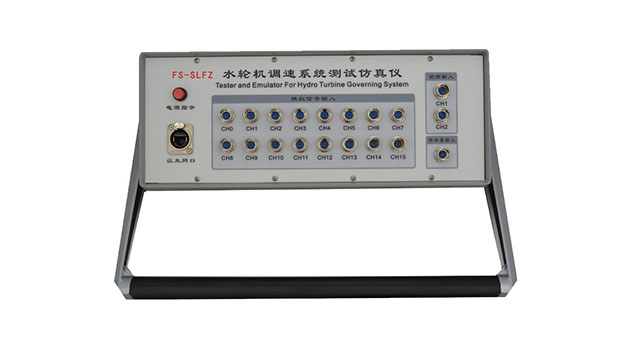

FS-SLFZ 水輪機調速系統測試仿真儀是對水電廠調速器、調速系統進行全面動靜特性試驗的一種多功能儀器系統。同時,可對水輪發電機組進行實時的線性或非線性仿真,以便在調速器出廠前或水電廠檢修后機組不具備開啟條件的情況下,模擬水力機組動態特性,檢驗調速器和整個閉環調速系統的動態特性。為進一步滿足機組測試需求,本儀器系統還具有機組振動、擺度、壓力脈動、電量等物理量的測量及相應的信號分析功能,包括頻譜分析、相關分析和小波分析等時頻分析功能,從而,不僅可以作為一臺通用的采集與分析系統使用,也使得機組在過渡過程中的振動、擺度信號的測量和分析成為可能。此外,考慮到近年來業內對水輪發電機組一次調頻性能和調速系統辨識建模 (也稱參數測試)的廣泛關注,最新的軟件版本也引入了一次調頻性能指標的自動計算和基于遺傳算法的辨識建模功能。
本儀器是同時符合國家標準GB/T 9652.1-2007《水輪機控制系統技術條件》、GB/T 9652.2-2007《水輪機控制系統試驗》,以及電力行業標準DL/T 1120-2009《水輪機調節系統自動測試及實時仿真儀器技術條件》的新型測試儀器。
在硬件上,本儀器采用了先進的浮點型DSP控制器作為儀器的核心,保證了在進行各類機組線性和非線性仿真情況下的實時性。在軟件上,采用專門用于測試系統的虛擬儀器開發平臺(LabWindows/CVI)開發,保證了儀器的軟件可靠性、多種*作系統下的可移植性和易學、易用性。本儀器可實現測量的網絡化和自動化及數據處理的智能化和文檔電子化。
?
二、產品特點
1.測量網絡化:將儀器放置于局域網或Internet上的任意位置,即可完成所需的測試及仿真任務。
2.通訊高速化:上位機和前置機 (儀器本身) 間由以太網連接,并采用基于TCP/IP的網絡通訊協議,其理論通訊速率取決于所接入的局域網或廣域網,可達100MBit/秒。
3.硬件隔離技術:所有模擬通道與系統間、模擬通道與模擬通道間,頻率測量信號輸入端與系統間,頻率信號輸出端與系統間,開關量輸入和輸出與系統間均采用可靠的電氣隔離技術,以保證測量的準確性和可靠性。
4.高精度頻率測量和頻率信號發生技術:對信號周期的時間分辨率為8nS。相當于在50Hz時,對頻率信號的分辨率為0.00002Hz。
5.測量自動化:在各種試驗中,可實現自動記錄、自動停止、自動計算指標等功能。
6.實時仿真:可將機組實時地模擬為線性或非線性對象,替代機組與實際調速器一起構成完整的閉環調速系統,實現調速器和調速系統的不開機動態特性檢驗及PID參數的FS-SLFZ 系尋優。同時,也可根據軟件設定用模擬輸出通道輸出仿真功率或水壓信號。
7.數字存儲示波器:可當作通用示波器使用,所錄波形可以存儲、打印,省去攜帶示波器的麻煩。在每通道采樣頻率高達3000Hz的情況下,所有通道的采樣數據均可實時傳送至上位機,并實時顯示。
8.完善的電子化文檔:通過打開已保存的測試文件,可以在任何時間以任何比例 (包括時間比例尺) 顯示、分析整個測試過程;隨時自動生成或打印圖文并茂、色彩豐富的試驗報告;可根據需要輸出英文標識的靜、動特性曲線圖形。
9.Windows風格全中文界面:所有*作均在WINDOWS 環境中進行,易學易用。
10.免螺絲刀調整:輕點鼠標便可完成通道率定。
11.功能強大的信號發生器:兩路頻率信號和兩路模擬信號發生器可當作通用的功能強大的信號發生器使用,省去攜帶信號發生器的不便。
?
三、產品別稱
水輪機仿真系統,電力系統仿真軟件,水輪機仿真機,水輪機調速系統測試仿真儀
?
序 號 |
標 準 號 |
標 準 名 稱 |
1 |
GB/T 191 |
包裝儲運圖示標志 |
2 |
GB4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求 |
3 |
GB6587.1 |
電子測量儀器 環境試驗總綱 |
4 |
GB6587.3 |
電子測量儀器 濕度試驗 |
5 |
GB6587.5 |
電子測量儀器 沖擊試驗 |
6 |
GB6587.6 |
電子測量儀器 運輸試驗 |
7 |
GB6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
8 |
GB/T6592 |
電工和電子測量設備性能表示 |
9 |
GB/T6593 |
電子測量儀器質量檢驗規則 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。
? ? ? 4. 產品標志:測試儀上印有銘牌,銘牌上印有下列標志:
? ? ? 1)? 廠名,廠址;
? ? ? 2)? 產品的名稱,型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位,由供貨商(廠家)與購貨方雙方到場進行開箱驗收,主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓,并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期:3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復,在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
