避雷器是電力系統中的重要設備之一。氧化鋅避雷器(MOA)是一種新型避雷器，在電力系統中使用越來越多，因此，對MOA的預防性試驗越來越重視。MOA預防性試驗項目規程規定包括直流特性試驗和交流特性試驗等。10kV(6kV)MOA廣泛使用在配電網中，用直流高壓發生器測試有很大困難。華勝FS1011氧化鋅避雷器直流特性測試儀集控制部分和30kV直流高壓發生器一體，成功解決戶外現場測試的困難，屬適合中國國情的創新產品。

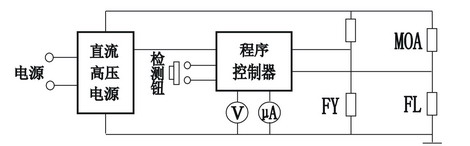

FS1011氧化鋅避雷器直流特性測試儀原理圖
?
FS1011氧化鋅避雷器直流特性測試儀主要特點
☆ 自動測量1mA下的直流電壓U1mA和0.75U1mA下的泄漏電流I0
☆ 直流高壓發生器、測量、控制一體化結構。
☆ 體積為同類產品的70%，特別適應現場使用。
☆ 接線簡單，*作安全，使用方便。
氧化鋅避雷器直流特性測試儀技術參數
☆ 工作電源：220V±10%，50±0.5Hz
☆ 測量范圍：電流0～1000μA 電壓0～30kV
☆ 測試精度：±(1%+1個字)
☆ 儀器重量、體積：5kg ，373×255×275mm3
☆ 適用10kV及以下電壓氧化鋅避雷器直流耐壓測試
產品別稱
氧化性避雷器直流特性測試儀 10kV氧化鋅避雷器測試儀，避雷器測試儀。
|
序 號 |
標 準 號 |
標 準 名 稱 |
|
1 |
GB/T 191 |
包裝儲運圖示標志 |
|
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求? 第1部分：通用要求 |
|
3 |
GB 6587.1 |
電子測量儀器? 環境試驗總綱 |
|
4 |
GB 6587.3 |
電子測量儀器? 濕度試驗 |
|
5 |
GB 6587.5 |
電子測量儀器? 沖擊試驗 |
|
6 |
GB 6587.6 |
電子測量儀器? 運輸試驗 |
|
7 |
GB 6587.8 |
電子測量儀器? 電源頻率與電壓試驗 |
|
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
|
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
|
10 |
DL/T 987 |
氧化鋅避雷器阻性電流測試儀通用技術條件 |
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。
? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：
? ? ? 1)? 廠名，廠址;
? ? ? 2)? 產品的名稱，型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期：3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
