概述
FS-DQ66A臺區識別儀由主機和手持分機及相關輔件組成,主機和手持分機之間的通信采用低頻過零通信技術與脈沖電流檢測技術,在相鄰臺變共高壓、共地、共電纜溝的情況下可以準確的進行臺區識別、相位識別、分支識別。
性能特點
(1)多模識別方式:三種識別模式可選,可滿足不同現場需要。
(2)分支識別:可判斷某用戶所屬用電分支(開關),功能更實用。
(3)相別識別:可判斷某用戶所屬臺區的哪一相,顯示直觀。
(4)線路壓降顯示:可同屏顯示主機側(變壓器低壓側)的出口電壓和被測用戶220V接入端口電壓,得到用戶供電線路上的電壓降幅值,為合理調配平衡載荷提供一手?jǐn)?shù)據。
(5)存儲量大:可存儲至少800組被測用戶信息,并可隨時查閱。
(6)數據導出功能:主機具有USB數據接口可以將所有被測用戶的信息導出,便于臺區信息的整理和統計。
(7)主機外箱塑殼采用高分子抗沖擊工程塑料便攜式外箱,并具有良好的機械性能和一定防水功能,外形美觀,整機重量輕,方便現場使用。
(8)主機與分機均采用大屏幕點陣式液晶顯示屏,全部簡體中文顯示,*作直觀簡便一目了然。

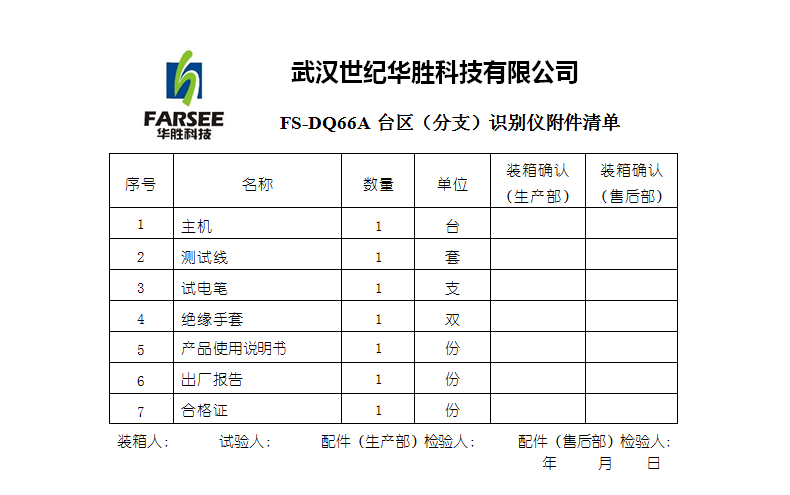

(9)整機配置附件齊全,可滿足不同現場的多種需要。
(10)多模識別方式,可準確判斷用戶所屬配變臺區或所屬用電電路分支(開關),識別準確度達到100%,信號強度高,傳輸距離遠。
(11)主機與分機的配置數量靈活,由于主機與分機的號碼可以通過鍵盤隨意設定,從而實現復雜條件下的多臺配變(開關)供電區域的用戶識別。
(12)主機與分機均具有記憶功能,一次設定好工作模式后,再次開機無需重新設定工作模式。
(13)具有端口電壓與用戶端電壓及線路壓降同屏顯示功能,方便對比壓降,為合理調配平衡負荷提供參考。
(14)主機、分機都具有誤接電源保護和報警提示功能,當220V電源被誤接380V時,電路會自動判斷并切斷內部電路,同時發出聲光報警提示。
(15)主機工作電源兩種方式可選,測試電壓線借電工作及外掛直流電源模塊。
(16)主機主電路采用高速處理器具有極強的數據處理能力和強大的存儲能力,可以存儲至少800組測試數據,并可隨時查閱,并可以通過USB數據接口將存儲的數據結果導出。
技術指標
通訊方式:低頻過零通信技術。距離:3km
電流測試距離:≥5km
工作電壓:AC220V±10%,頻率50Hz
主機功耗:≤6W,分機功耗≤2W,工作功耗不大于10W
電壓、電流測量精度:1%
識別準確度:100%
鉗型電流互感器鉗口直徑:7mm(5A)、50mm(100A/500A)
工作環境溫度:-30℃~70℃
工作環境濕度:≤93%RH
產品別稱
臺區用戶識別儀,營業普查儀,臺區識別儀,配變臺區識別儀,多功能低壓臺區識別儀
?
序號 |
標準號 |
標準名稱 |
1 |
GB/T 191 |
包裝儲運圖示標志 |
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求 |
3 |
GB 6587.1 |
電子測量?jī)x器 環境試驗總綱 |
4 |
GB 6587.3 |
電子測量?jī)x器 濕度試驗 |
5 |
GB 6587.5 |
電子測量?jī)x器 沖擊試驗 |
6 |
GB 6587.6 |
電子測量?jī)x器 運輸試驗 |
7 |
GB 6587.8 |
電子測量?jī)x器 電源頻率與電壓試驗 |
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
9 |
GB/T 6593 |
電子測量?jī)x器質量檢驗規則 |
10 |
GB/T 13729-2002 |
遠動終端設備 |
11 |
GB/T 15153.1-1998 |
遠動設備及系統 |
12 |
GB/T 15153.2-2000 |
遠動設備及系統 |
13 |
GB/T 17626.1-1998 |
電磁兼容 試驗和測量技術 抗擾度試驗總論 |
14 |
GB/T 17626.2-2006 |
電磁兼容 試驗和測量技術 靜電放電抗擾度試驗 |
15 |
GB/T 17626.8-2006 |
電磁兼容 試驗和測量技術 工頻磁場抗擾度試驗 |
16 |
GB/T 17626.9-2011 |
電磁兼容 試驗和測量技術 脈沖磁場抗擾度試驗 |
17 |
GB/T 17626.10-1998 |
電磁兼容 試驗和測量技術 阻尼震蕩磁場擾度試驗 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。
? ? ? 4. 產品標志:測試儀上印有銘牌,銘牌上印有下列標志:
? ? ? 1)? 廠名,廠址;
? ? ? 2)? 產品的名稱,型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位,由供貨商(廠家)與購貨方雙方到場進行開箱驗收,主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓,并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期:3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復,在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
