產品視頻◆概述 ?

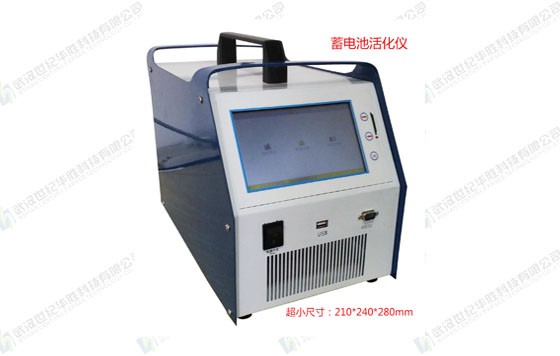

?FS-XHY2612蓄電池單體活化儀是華勝公司針對單體電池維護和檢測的特點而研制的智能型活化儀，使得單體電池的維護和檢測方便而快捷。FS-XHY2612能對2V、6V、12V三個不同電壓等極的單體電池進行活化測試，是專用于日常維護中對落后蓄電池處理的便攜式產品，它具有三種獨立的使用方式：電池放電方式，電池充電方式和電池活化方式?？梢葬槍Σ煌浜箅姵氐膶嶋H情況，對落后電池進行容量試驗，低壓恒流充電，或設置多個循環周期對最小容量的電池作循環多次充放電，以激化電池極板失效的活性物質使電池活化，提升落后電池的容量。
?
◆FS-XHY2612蓄電池智能活化儀主要功能
☆ ?單體電池活化功能：可設定多次循環活化的參數，儀器便自動進行活化；并實時顯示電池電壓、充/放電電流、充入/放出容量、充/放電時間等數據；預設的活化循環執行完畢或人為終止*作均可停止活化過程
☆ 單體電池恒流放電功能：設定好放電參數，儀器自動執行放電，并實時顯示放電電流、電池已放容量、電池電壓、放電時間等數據；當達到預設的終止放電條件或人為終止*作均可停止放電測試
☆ ?單體電池充電功能：設定好充電參數，儀器便自動執行充電功能，并實時顯示出充電電流、電池已充入容量、電池電壓、充電時間等數據，當蓄電池達到預設的終止充電條件或人為終止*作均可停止充電
◆FS-XHY2612蓄電池智能活化儀主要特點
☆ ?充放電、活化及曲線指示功能:活化儀可記錄充電、放電及活化過程中的蓄電池電壓、電流變化趨勢和相關數據，并有相應的曲線指示功能。其相關數據和趨勢曲線在每次工作執行完后即可顯示，內容包括：測試電池號碼、電池內阻、執行總時間、停止測試原因、電壓曲線、電流曲線等
☆ ?功能強大，可對電池單獨進行充(放)電和連續多次(不大于99次)循環充放電
☆ ?數據存儲：容量大?？煞謩e保存10組活化數據、10組核對放電數據、10組充電測試數據；用戶對數據可進行查詢、刪除及導出功能
☆ 儀表具有內部存儲和外部存儲功能，可選
☆ ?具有RS232通訊接口與SD卡接口。數據傳入計算機，進入數據庫管理，可進行長期的歷史數據保存和分析；利用SD卡傳遞數據，隨時測試隨時保存
☆ ?該軟件全中文設計，能自動生成電壓、電流曲線圖，還能自動生成測試報告（包括Excel表格、WORD文檔）
◆FS-XHY2612蓄電池智能活化儀主要技術參數
| 單體電壓測量類型 | 2V/6V/12V | ||
| 單體電壓測量范圍 | 2V:0～3V | 6V:4～8V | 12V:8～15V |
| 單體電壓分辨率 | 2V/6V：0.001V；12V：0.01V | ||
| 電壓測試精度 | 0.5% | ||
| 充放電電流工作范圍 | 2V:2A～100A | 6V:2A～30A | 12V:2A～30A |
| 充放電電流控制精度 | 0.1A | ||
| 電流測試精度 | 1% | ||
| 電池容量核對范圍 | 20Ah～1000Ah | 6V:20Ah～300Ah | 12V:20Ah～300Ah |
| 工作電壓 | AC 220±15% | ||
| 通訊方式 | RS232通訊和SD卡 | ||
| 冷卻方式 | 強制風冷 | ||
| 工作環境 | 溫度：0℃～40℃ ? ?濕度：20%～80%RH | ||
| 儲藏條件 | -20℃～70℃包裝儲存 | ||
| 顯示方式 | 7寸彩色液晶顯示屏 | ||
| 外型尺寸 | 210×240×280mm | ||
| 重 ? ?量 | 10kg | ||
| 攜帶方式 | 手提式+便攜鋁合金箱 | ||
?
?◆FS-XHY2612蓄電池智能活化儀采用標準
DL/T 724-2000 《電力系統用蓄電池直流電源裝置運行與維護技術規程》
DL/T 846-2004 《高電壓測試設備通用技術條件系列標準》
DL/T 596-2005 《電力設備預防性試驗規程》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
GB4793-1984 《電子測量儀器安全要求》
GB191 《包裝貯運標志》
GB/T.311-1997 《高壓輸變電設備的絕緣與配合》
?
◆產品別稱
“蓄電池智能活化儀”別稱：單體電池充放電活化儀。
?
|
序 號 |
標 準 號 |
標 準 名 稱 |
|
1 |
GB/T 191 |
包裝儲運圖示標志 |
|
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求 |
|
3 |
GB 6587.1 |
電子測量儀器 環境試驗總綱 |
|
4 |
GB 6587.3 |
電子測量儀器 濕度試驗 |
|
5 |
GB 6587.5 |
電子測量儀器 沖擊試驗 |
|
6 |
GB 6587.6 |
電子測量儀器 運輸試驗 |
|
7 |
GB 6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
|
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
|
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。
? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：
? ? ? 1)? 廠名，廠址;
? ? ? 2)? 產品的名稱，型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期：3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
