概述

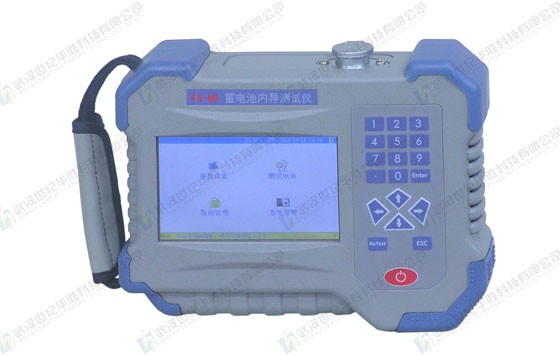

FS-XNY蓄電池內導測試儀是快速準確測量電池運行狀態參數的數字存儲式多功能便攜式測試儀器。該儀表通過在線測試，能顯示并記錄多組電池電壓、電導或內阻、連接條電阻等電池重要參數，精確有效地判別電池優良狀況，并可與計算機及專用電池數據分析軟件一起構成智能測試設備，進一步跟蹤電池的衰變趨勢，并提前報警，以利于工程技術及管理人員酌情處理

FS-XNY蓄電池內導測試儀主要功能

☆ 快速在線測量電池的電壓、內阻、連接電阻等參數

☆ 電池內阻、電壓超限報警

☆ 儀表采用抗交流紋波噪音電路技術，使儀表測試結果更加準確，測試結果一致性更好

☆ 儀表具有快速重測功能，測試過程中發現人為誤*作，可進行重測并自動覆蓋原數據

☆ 儀表預存有超過200個參考內阻值，也可自定義

☆ 電池參數全部按分組編號，便于數據管理

☆ 配套強大的計算機電池狀態智能分析軟件,實現電池的"病歷"跟蹤分析

☆ 自動測試模式方便用戶測量

(1)自動分析判斷電池的"劣化"狀態

(2)形成歷史記錄庫，描述電池狀態曲線具有快速連接功能，*作使用簡單

(3)同組電池對比分析

(4)所有電池分級管理(優、良、中、差)

FS-XNY蓄電池內導測試儀主要特點

☆ 高精度在線測試，全自動量程轉換，大容量數據存儲

☆ 儀表在0.000-19990S測量范圍自動轉換量程

☆ 可永久存儲999組電池參數(每組最多999節電池)，可永久存儲500組電池組設置參數

☆ 電池容量測試范圍:5AH-6000AH

☆ 5寸彩色觸摸液晶屏，中文模塊化*作，每步都有中文提示，人機對話界面非常好

☆ 儀表本身具圖表顯示及柱形圖分析功能

☆ 儀表本身具有容量分析功能，能對電池進行優、良、差等分析

☆ 儀表具有示波器功能，能實時圖形顯示電池的最高、最低電壓及平均電壓，能計算電壓紋波

☆ 通過SD接口，將測試數據永久存儲在PC機上，實現電池的"病歷"跟蹤分析

☆ 具有快速連接功能，*作使用簡單

☆ 強大的數據管理功能，使儀表可脫離計算機單獨使用

☆ 增強的過壓保護功能，使儀器工作更安全可靠

☆ 自恢復過流保護功能，使儀器使用更方便

☆ 使用最新的SOC芯片，使電路大大簡化，提高儀表可靠性

☆ 大容量鋰電池與適配器兩套電源供電，方便用戶

☆ 電池欠壓智能提示，確保測試精度

☆ 體積小，重量輕

FS-XNY蓄電池內導測試儀主要技術參數

☆ 測量范圍：內阻：0.000mΩ-99.999mΩ 電壓：0.000v--25v

☆ 最小測量分辨率：內阻：0.001mΩ　 電壓：1mV

☆ 測量精度：內阻：±0.5%rdg ±6dgt 電壓：±0.2%rdg　±6dgt

☆ 供電電源：11.1V,2400mAh,可充電鋰電池

☆ 功率消耗：可連續工作8小時

☆ 存儲容量：64Mbit Flash+4G SD卡

☆ 顯示器：5寸彩色觸摸屏

☆ 尺寸：220 x 170 x 52mm

☆ 重量：1.1Kg

☆ 工作環境：0～60℃, 95%RH

☆ 存儲溫度：-20℃～82℃

☆ 攜帶方式：便攜背包式

☆ 包裝方式：紙箱包裝

☆ 包裝尺寸：390mm x 230mm x 290mm

☆ 包裝重量：4.5Kg

?

序　　號	標　準　號	標　準　名　稱
1	GB/T 191	包裝儲運圖示標志
2	GB 4793.1	測量、控制和實驗室用電氣設備的安全要求　第1部分：通用要求
3	GB 6587.1	電子測量儀器　環境試驗總綱
4	GB 6587.3	電子測量儀器　濕度試驗
5	GB 6587.5	電子測量儀器　沖擊試驗
6	GB 6587.6	電子測量儀器　運輸試驗
7	GB 6587.8	電子測量儀器　電源頻率與電壓試驗
8	GB/T 6592	電工和電子測量設備性能表示
9	GB/T 6593	電子測量儀器質量檢驗規則

?

1、外觀和結構

? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。

? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。

? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。

? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：

? ? ? 1)? 廠名，廠址;

? ? ? 2)? 產品的名稱，型號;

? ?? ?3)? 制造日期;

? ? ? 4)? 出廠編號。

2、驗收及技術培訓

? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;

? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。

? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。

3、技術服務

? ? ? 1.?設備質保期：3年。

? ? ? 2.?設備3年免費檢定或校準。

? ? ? 3.?設備終身維修。

? ? ? 4.?系統軟件終身免費升級。

? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。

? ? ? 6.?我方長期為買方提供備件采購和供應服務。
