產品簡介
電氣設備的高壓耐壓試驗是國家《電氣設備交接試驗標準GB50150-91》和電力行業《電力設備預防性試驗規程DL/T596—1996》規定的最重要項目之一。高壓耐壓試驗一般可分為交流耐壓試驗和直流耐壓試驗,由于直流耐壓試驗對被試品的破壞性較大,一般不推薦或者禁止使用;而交流耐壓試驗又可分為工頻、變頻和0.1Hz超低頻測試技術,其中0.1Hz超低頻技術由于試驗設備體積小、對被試品的絕緣破壞性小、接線簡單等優點,是當前國際電工委員會推薦的技術之一。特別在對大中型發電機、電動機、電力電纜等被試品進行工頻耐壓試驗時,由于它們的絕緣層呈現較大的電容量,所以需要很大容量的試驗變壓器或諧振變壓器,這樣一些巨大的設備,不但笨重,造價高,而且使用十分不便。為了解決這一矛盾,國際上普遍采用了降低試驗頻率,從而降低了試驗電源容量的方法。從國內外多年的理論和實踐證明,用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗,不但能有同樣的等效性,而且設備的體積大為縮小,重量大為減輕,理論上容量約為工頻的五百分之一,且接線盒*作簡單,這就是為什么發達國家普遍采用0.1Hz超低頻耐壓技術的主要原因。

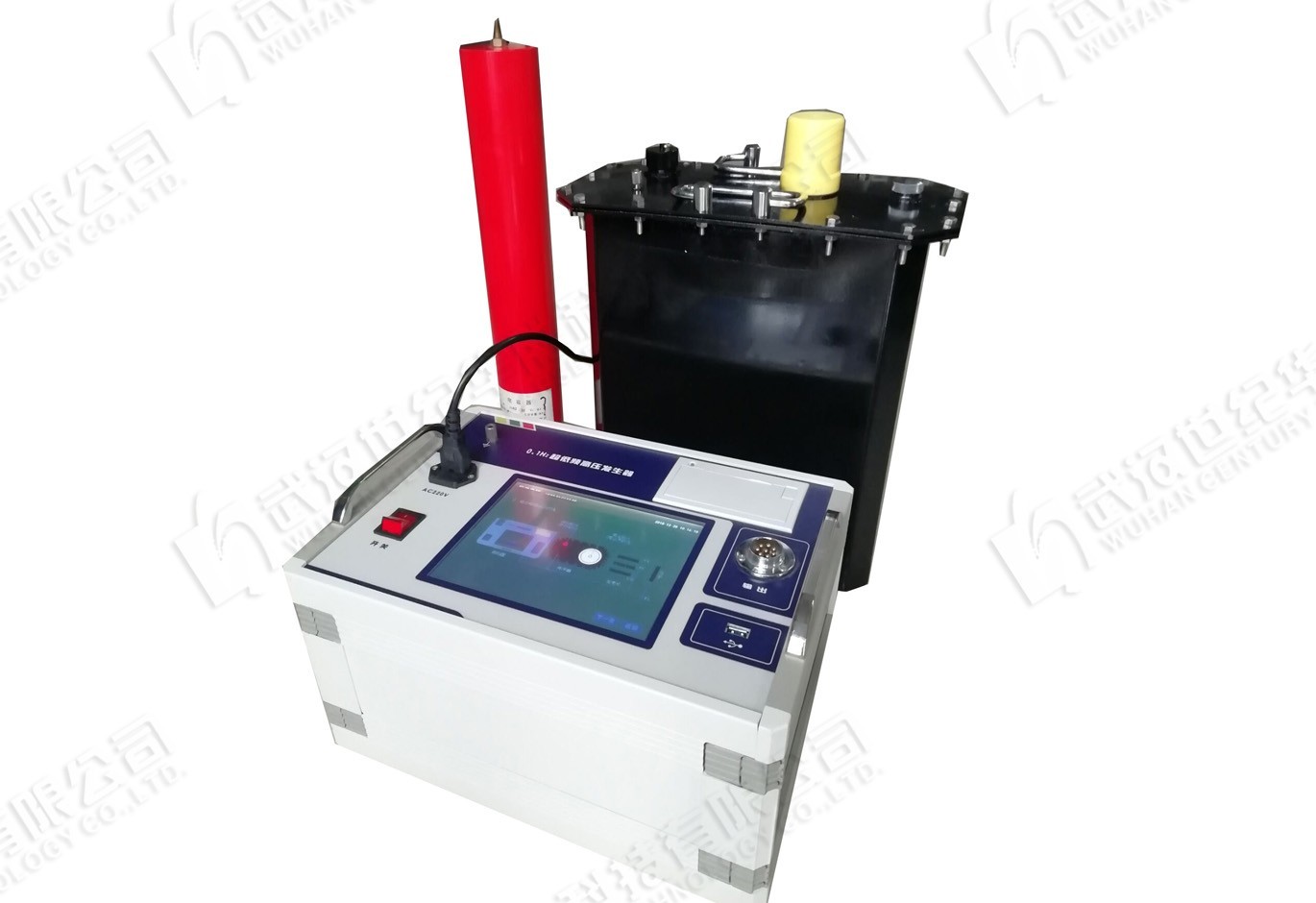

◆FS-VLF系列0.1Hz超低頻耐壓產品特點
1.技術先進:8寸工業觸摸屏,ARM處理器,智能控制,自動存儲、打印。
2. *作方便:傻瓜式接線,傻瓜式*作,因而接線簡單、*作方便。
3.保護全面:多重保護包括高壓側過壓保護、高低壓側過流保護,突然斷電保護等,保護動作迅速(動作時間≤20ms),儀器安全可靠。
4.使用安全:*作控制器和高壓發生器低壓連接,光電隔離控制,使用安全可靠。
5. 測試范圍大:0.1Hz、0.05Hz及0.02Hz三種頻率選擇,測試范圍成倍增加。
6.設備輕便:設備體積理論上只有工頻耐壓的1/500,變頻諧振的1/5,十分利于戶外作業。
7. 功能齊全:自動保存數據,接線錯誤提醒,通過USB口可將試驗數據上傳至電腦,儀器具有幫助文檔功能,無需查看說明書就能知道儀器的接線、步驟、注意事項等。
◆FS-VLF系列0.1Hz超低頻與同類產品的比較
1. 智能化程度更高:32位ARM處理器,8寸工業觸摸屏,智能控制,自動存儲、打印。
2. 使用更安全:多重保護,包括高壓側過壓保護、高低壓側過流保護,突然斷電保護等,保護動作迅速(動作時間≤20ms),儀器安全可靠;儀器具有在使用過程中斷電和突然關機不燒壞升壓器和主機的功能。
3. 測試容量更大:30kV、0.1Hz頻率下,真正最大測試絕緣電容量1.1μF(相當于10kV交聯聚乙烯絕緣1×150mm2截面電纜4~5公里長電纜),其他等級測試容量見表1。
4. 設備一體化:運輸、使用更方便。
◆FS-VLF系列0.1Hz超低頻耐壓產品技術參數
1. 系列產品主要參數如表-1。
表-1 FS-VLF系列超低頻高壓發生器主要技術參數
?
型號 | 峰值電壓 | 測量范圍 | 重 量 | 用 途 |
FS-VLF-30/1.1 | 30kV | 0.1Hz時≤1.1μF |
控制器:4kg 升壓器:25kg |
10kV及以下電壓電纜、發電機等 |
0.05Hz時≤2.2μF | ||||
0.02Hz時≤5.5μF | ||||
FS-VLF-50/1.5 | 50kV | 0.1Hz時≤1.5μF |
控制器:5kg 升壓器:35kg |
20kV及以下電壓電纜、發電機等 |
0.05Hz時≤3.0μF | ||||
0.02Hz時≤7.5μF | ||||
FS-VLF-90/1.1 | 90kV | 0.1Hz時≤1.1μF |
控制器:5kg 升壓器:45kg |
35kV及以下電壓電纜、發電機等 |
0.05Hz時≤2.2μF | ||||
0.02Hz時≤5.5μF |
?
2. 使用電源:220V±10%,50±5%Hz。
注意:若使用便攜式發電機供電,要求發電機輸出電壓、頻率穩定(一般要求功率大于3kW,頻率50Hz,電壓220V±5%),否則要使用一些輔助措施穩定發電機輸出。
3. 輸出電壓精度:
輸出高壓峰值不穩定度:≤1%
輸出電壓頻率不穩定度:≤3%
輸出電壓波形畸變率:<5%
4.使用環境:溫度-100C~+400C,濕度≤85%RH
序 號 |
標 準 號 |
標 準 名 稱 |
1 |
GB/T 191 |
包裝儲運圖示標志 |
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求 |
3 |
GB 6587.1 |
電子測量儀器 環境試驗總綱 |
4 |
GB 6587.3 |
電子測量儀器 濕度試驗 |
5 |
GB 6587.5 |
電子測量儀器 沖擊試驗 |
6 |
GB 6587.6 |
電子測量儀器 運輸試驗 |
7 |
GB 6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。
? ? ? 4. 產品標志:測試儀上印有銘牌,銘牌上印有下列標志:
? ? ? 1)? 廠名,廠址;
? ? ? 2)? 產品的名稱,型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓

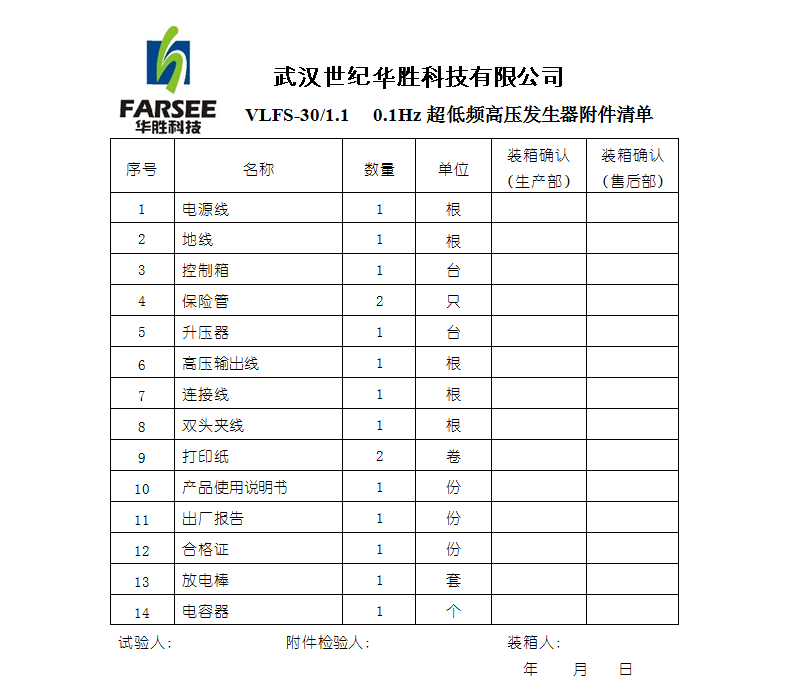

? ? ? 1. 貨物送用戶單位,由供貨商(廠家)與購貨方雙方到場進行開箱驗收,主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓,并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期:3年。

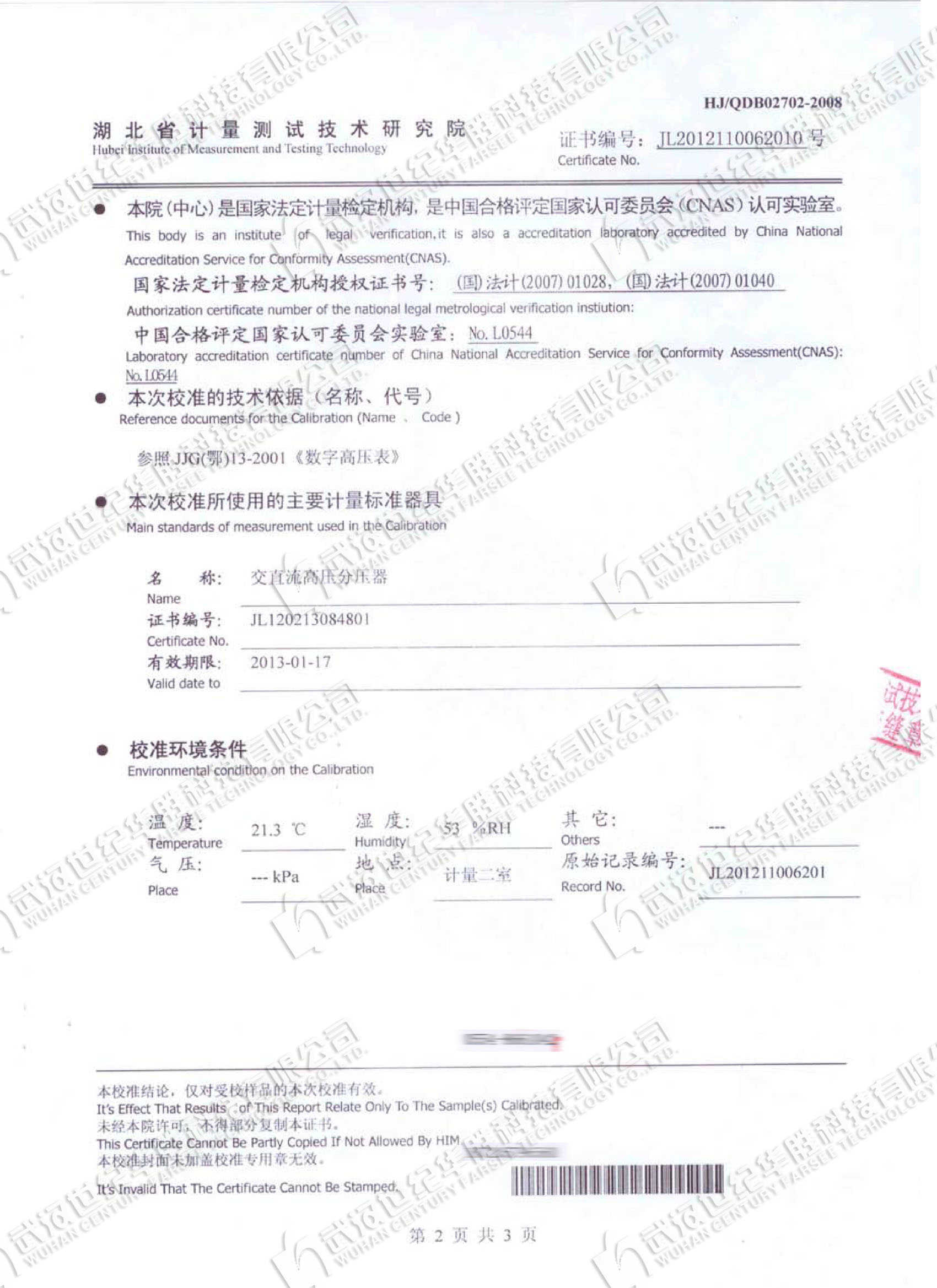

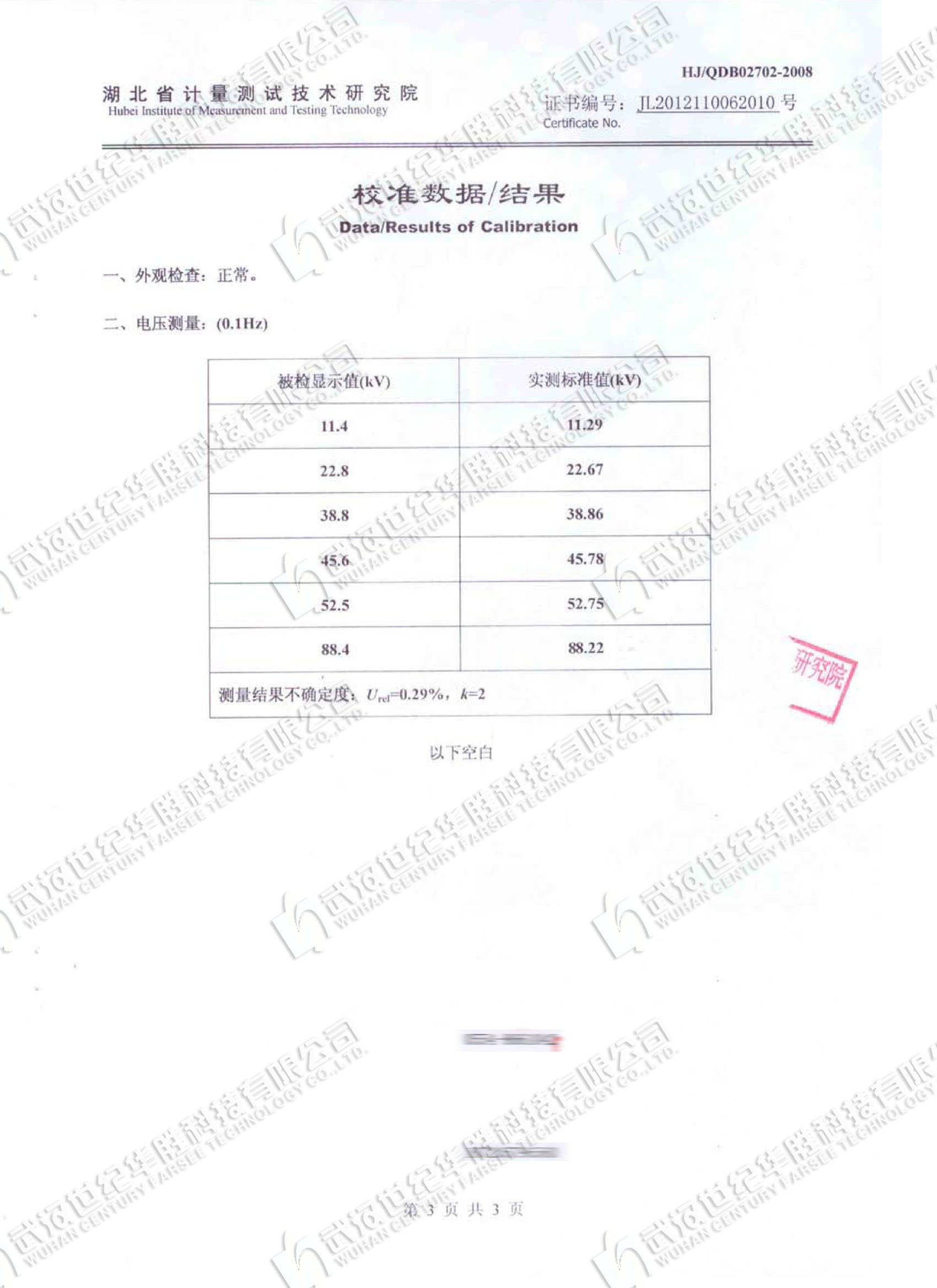

? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復,在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
?
