概述
FS20SN變壓器容量特性測試儀是專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池,不用外接電源即可工作,充電一次可連續測量500臺次;同時,內部數字合成三相標準正弦波信號(絕非簡單的逆變交流輸出,保證了非額定條件下各測試項目測試數據的準確性),經功率放大器可提供三相精密交流測試源;在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備,簡化了接線,大大提高了工作效率。
容量測試結果準確率達100%。它一種設備相當于四種設備:有源變壓器容量測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量,并能測量空負載試驗時的電壓、電流失真度和諧波含量,還可以進行矢量分析。
該儀器具有體積小、重量輕、測量準確度高、穩定性好、*作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法,接線簡單,測試、記錄方便,大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口,菜單*作并配有漢字提示,集多參量于一屏的顯示界面,人機對話界面友好,使用簡便、快捷,是各級電力用戶的首選產品。
FS20SN變壓器容量特性測試儀功能特點
1、可精確測量各種配電變壓器的容量,無源測量,方便、準確。
2、內部自帶電源、自動產生三相大功率測試電源。
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
4、通過空載試驗可準確判定被測變壓器的型號,包括:S7、S9、S11、S13、S15、干變SCB9、SCB10、SCB11等各種類型的變壓器。
5、可自動進行波形畸變校正,溫度校正(提供簡單的溫度校正和附加損耗分別校正兩種方式),電壓校正(非額定電壓下的空載試驗),電流校正(非額定電流條件下的短路試驗),非常適合沒有做稍大容量變壓器短路試驗條件的單位。
6、可測量電壓和電流的諧波含量和總諧波失真度。
7、可進行簡單的矢量分析,繪制矢量圖。
8、顯示各電參量的波形圖,做為示波器使用。
9、電壓回路寬量限:電壓最大可測量到750V,不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
10、容量測量范圍:20kVA~100000kVA。
11、電池剩余電量百分數指示功能,絕非簡單的虧電報警。
12、大屏幕、高亮度的彩色液晶顯示,全漢字菜單及*作提示實現友好的人機對話,導電硅膠觸摸按鍵使*作更簡便,按鍵壽命更長。
13、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
14、測試結果存儲功能,可存儲200組容量測試數據。
FS20SN變壓器容量特性測試儀主要技術參數
1、輸入特性
有源部分:
電壓測量范圍:0~10V
電流測量范圍:0~10A
無源部分:
電壓測量范圍:0~750V 寬量限。
電流測量范圍:0~100A內部全部自動切換量程。

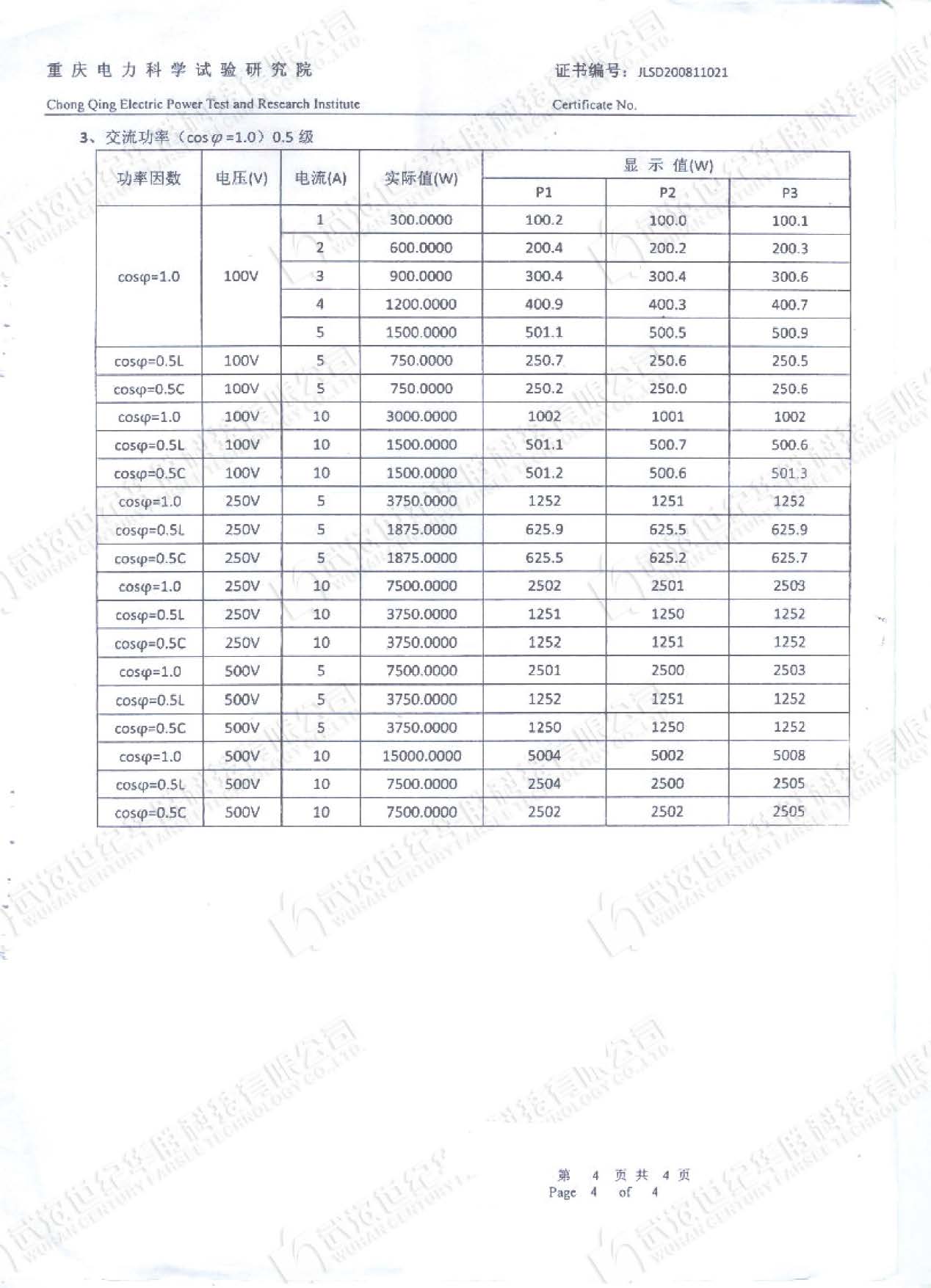

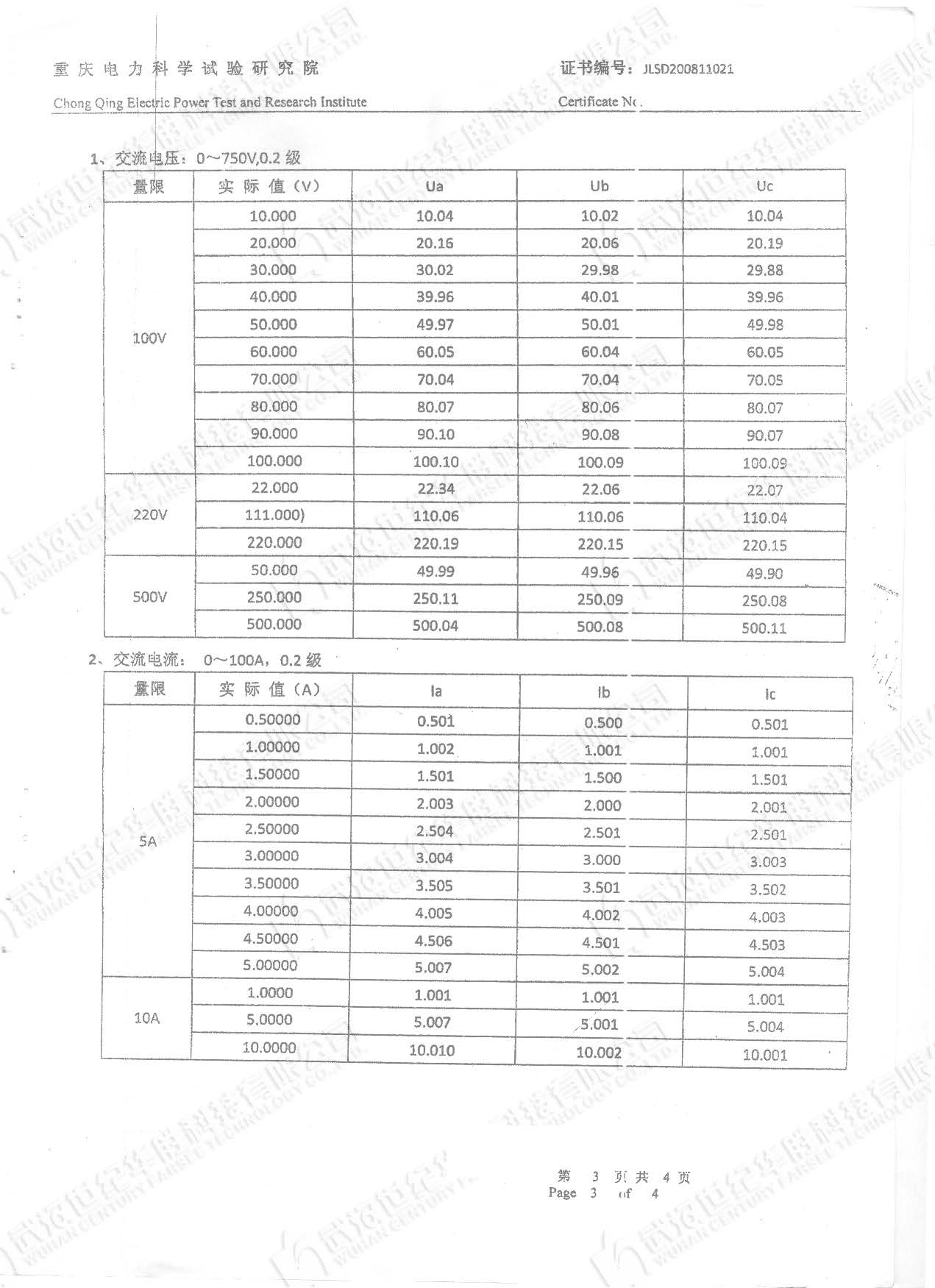

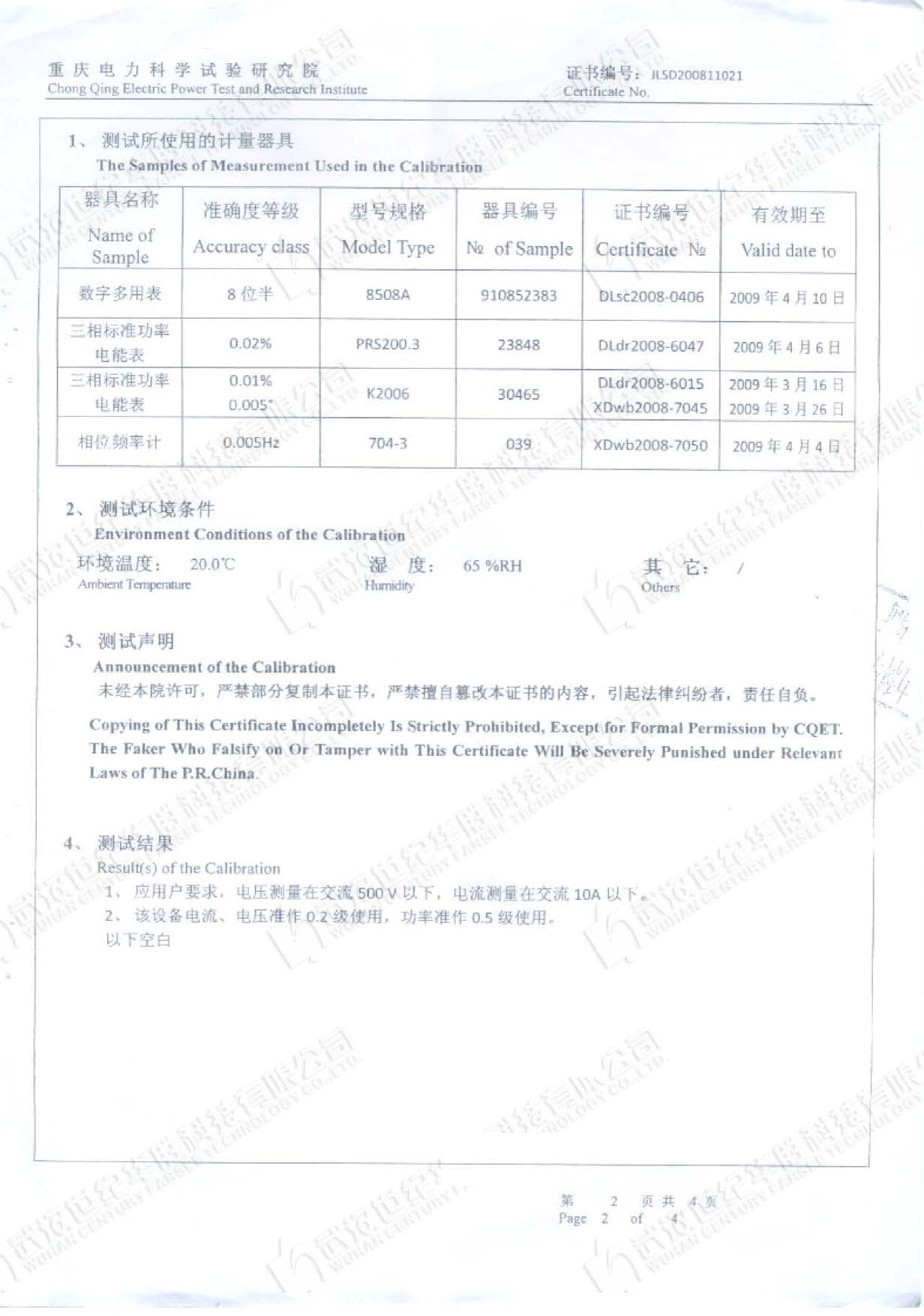

2、準確度
電壓:±0.5%
電流:±0.5%
功率:±0.5%(CosΦ>0.2),±1.0%(0.02
3、工作溫度:-10℃~ +40℃
4、充電電源:交流160V~260V
5、絕緣:⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2kV(有效值),歷時1分鐘實驗。
6、主機體積:32cm×24cm×13cm
7、重量:3kg
產品別稱
配網變壓器容量空載短路試驗測試儀, 變壓器容量測試儀,變壓器特性參數測試,變壓器阻抗測試儀。
?
序 號 |
標 準 號 |
標 準 名 稱 |
1 |
GB/T 191 |
包裝儲運圖示標志 |
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求 |
3 |
GB 6587.1 |
電子測量儀器 環境試驗總綱 |
4 |
GB 6587.3 |
電子測量儀器 濕度試驗 |
5 |
GB 6587.5 |
電子測量儀器 沖擊試驗 |
6 |
GB 6587.6 |
電子測量儀器 運輸試驗 |
7 |
GB 6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
?

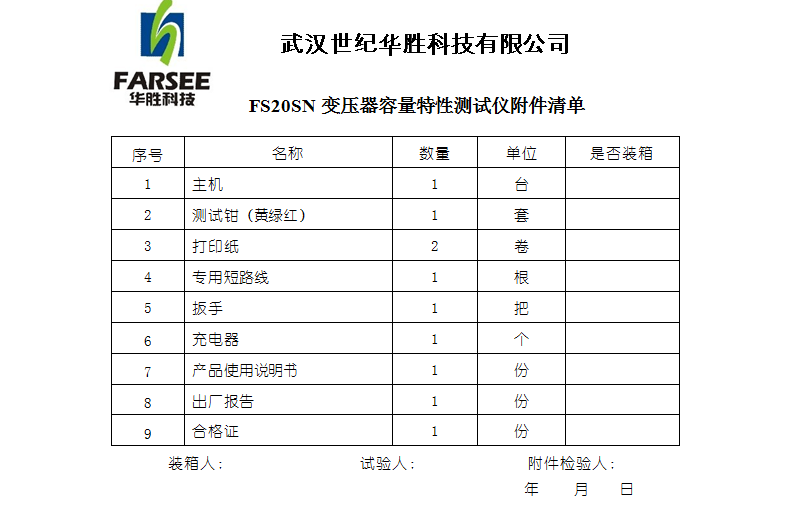

1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。
? ? ? 4. 產品標志:測試儀上印有銘牌,銘牌上印有下列標志:
? ? ? 1)? 廠名,廠址;
? ? ? 2)? 產品的名稱,型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位,由供貨商(廠家)與購貨方雙方到場進行開箱驗收,主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓,并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期:3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復,在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
