產品說明書
產品圖集

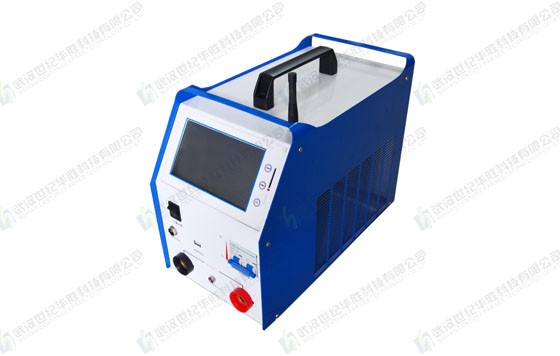

產品視頻FS-CFD系列蓄電池組在線充放電活化儀解決傳統離線放電安全問題，集在線放電、離線放電、充電功能、整組活化功能、監測功能于一體。
功能特點
l?在線放電功能：被測電池組通過FBOR內置假負載進行恒流放電的同時保持。????
l?在線充電功能：放電結束后，自動啟動在線充電功能，讓整流器對蓄電池組充電，解決了電池組接回系統存在巨大壓差的問題。
l?整組活化功能：能設定整組蓄電池充放電循環次數，起到整組電池在線活化效果。
l?市電異常智能處理功能：當放電過程中發生市電異?，F(xiàn)象，F(xiàn)BOR可根據客戶的事先設置，使被測電池組停止對FBOR內置假負載放電，轉而全力保障被測電池組對電源系統的應急供電。
l?無線模塊單體監測：?采用FSK無線單體監測技術，支持2V/4V/6V/12V單體電壓監測，每個無線監測模塊可同時監測24個單體，接線更簡便。
l?7英寸超大觸摸屏：采用超大觸摸屏，可直接在屏上進行點擊操作，操作更簡單明了。放電過程中可查看所有的放電參數，并且可顯示單體電壓柱狀圖。
l?放電電流自動計算功能：儀表內置電池各種小時率的放電系數，可根據電池的標稱容量和用戶需要的放電小時率自動計算出該組電池需要的放電電流，無論用戶采用何種放電效率進行放電，電池放出的容量將會自動折算成C10容量。
l?維護參數預設功能：儀表內置9組常用的放電參數預設，方便使用者現場放電操作，使用者也可以對內置的預設參數進行修改。
l?大容量數據存儲：儀表內置大容量存儲器，可存儲多組的測試數據。
l?測試數據轉存：放電過程中可實時連PC機進行數據接收，放電結束后也可以通過SD卡將主機存儲的放電數據拷入PC機進行分析。
l?多種放電停機門限：可設置蓄電池組電壓、單體電壓、放電時間和放電容量四種放電停止門限；放電停止，屏幕會顯示停機原因，并有告警提示音。
l?可設置多節單體停機門限：允許多節單體電壓到達門限以下才停止放電，一次放電可精確測試出多節落后單體，在電池組報廢放電試驗時有很好的應用。
l?的供電方式：采用交直流兩種供電方式，實際應用中可任選一種。
技術參數?
|
型??號 |
FBOR-4815 |
FBOR-4830 |
FBOR-11006 |
?FBOR-22006 |
|
電池類型 |
???24V?48V |
?24V?48V |
72V/96V/110V |
?110V/220V/240V |
|
電池組電壓 |
?10V---60V |
10V---60V |
??20V-130V |
???40V-300V |
|
最大充放電 電流 |
? ? ? ?180A ? |
? ????300A |
? ????60A |
? ???60A |
|
控制精度 |
放電電流≤±1%；組端電壓≤±0.1%；單體電壓：≤±0.5% |
|||
|
數據保存 |
可設置內部存儲和外部存儲 |
|||
|
體積 |
508x240x362 |
528x?240?x?362 |
508?x?240?x?362 |
528?x?240?x?362 |
|
重量（Kg） |
13 |
17 |
13 |
17 |
?
注：300V以上可定做
?
|
序 號 |
標 準 號 |
標 準 名 稱 |
|
1 |
GB/T 191 |
包裝儲運圖示標志 |
|
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求 |
|
3 |
GB 6587.1 |
電子測量?jī)x器 環境試驗總綱 |
|
4 |
GB 6587.3 |
電子測量?jī)x器 濕度試驗 |
|
5 |
GB 6587.5 |
電子測量?jī)x器 沖擊試驗 |
|
6 |
GB 6587.6 |
電子測量?jī)x器 運輸試驗 |
|
7 |
GB 6587.8 |
電子測量?jī)x器 電源頻率與電壓試驗 |
|
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
|
9 |
GB/T 6593 |
電子測量?jī)x器質量檢驗規則 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固，不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰，各操作鍵接觸良好，轉換復位正常。
? ? ? 4. 產品標志：測試儀上印有銘牌，銘牌上印有下列標志：
? ? ? 1)? 廠名，廠址;
? ? ? 2)? 產品的名稱，型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位，由供貨商(廠家)與購貨方雙方到場進行開箱驗收，主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測，以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓，并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期：3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復，在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
