概述
FS500是配網電容電流測試的技術革命,華勝公司專利產品。我國35kV(66kV)及以下電壓等級電網采用中性點不接地方式。當電力系統發生單相接地短路時,三相線電壓仍然保持對稱,對用戶沒有影響,所以規程規定可以繼續運行2小時,提高了配網供電可靠性。但是接地點存在接地電容電流,可能燒壞電氣設備,因此,規程規定當35kV或10kV電網接地電容電流分別大于10A和30A時,應裝設消弧線圈補償接地電容電流。因此,對配電網接地電容電流的測試是很重要的試驗項目。FS500P配網電容電流測試儀摒棄一次側直接測試法的缺點,通過二次側測試,具有原理先進、接線簡單、使用安全、測試準確的特點。

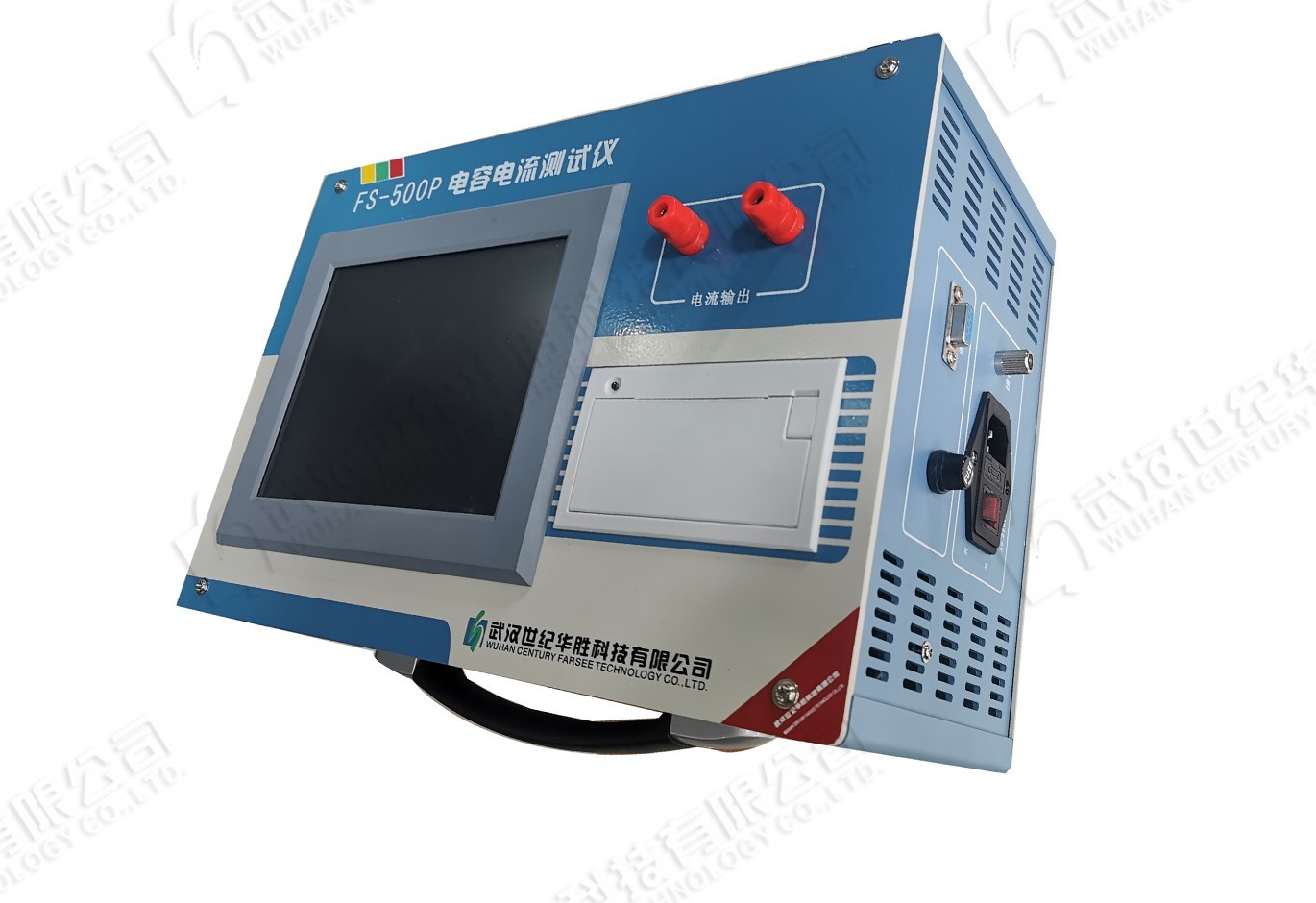

FS500P配網電容電流測試儀主要特點
☆ 原理先進:通過PT二次側開口三角形異頻感應測試。
☆ 接線接單:輸入接線通過PT二次側開口三角形。
☆ 安全可靠:低壓*作,異頻小信號,對PT的保護和測量信號無影響。
☆ 使用方便:不停電測試。
☆ *作方便:大屏幕液晶顯示,中文菜單,*作非常簡便。
FS500P配網電容電流測試儀技術參數
☆ 電容電流測量范圍: 0.3μF~125μF ,1A~250A
☆ 測量誤差:0.3μF~90μF,1A~160A時,≤5% ;90μF~125μF,160A~250A時,≤10%
☆ 工作溫度:-10℃~50℃
☆ 相對濕度:≤80%
☆ 工作電源:AC 220V±10% 50±1Hz
☆ 外行尺寸:350mm×200mm×150mm
☆ 儀器重量:5kg
☆ 使用電網電壓等級:1kV~66kV
產品別稱
配網等效電容測試儀,全自動電容電流測試儀,中性點電容電流測試儀,小接地系統電容電流測試儀,配網中性點電容電流測試儀。
?
序 號 |
標 準 號 |
標 準 名 稱 |
1 |
GB/T 191 |
包裝儲運圖示標志 |
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求 |
3 |
GB 6587.1 |
電子測量儀器 環境試驗總綱 |
4 |
GB 6587.3 |
電子測量儀器 濕度試驗 |
5 |
GB 6587.5 |
電子測量儀器 沖擊試驗 |
6 |
GB 6587.6 |
電子測量儀器 運輸試驗 |
7 |
GB 6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
10 |
DL/T 308-2012 |
中性點不接地系統電容電流測試規程 |
?
?
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。
? ? ? 4. 產品標志:測試儀上印有銘牌,銘牌上印有下列標志:
? ? ? 1)? 廠名,廠址;
? ? ? 2)? 產品的名稱,型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位,由供貨商(廠家)與購貨方雙方到場進行開箱驗收,主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓,并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期:3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復,在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
?
