概述
FS200E多脈沖電纜故障測試系統,適用于檢測各種動力電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。本儀器采用目前國際上最先進的“多次脈沖法”技術,應用自主研發的高頻高壓數據信號處理裝置和測試技術,使儀器具有最好的電纜故障波形判斷能力和最簡單方便的*作系統。突破了模擬技術需延時等待故障采樣結果的過程,使所有傳統電纜儀均無法與之比擬。
多脈沖法的先進之處在于使現場測得的故障波形得到大大簡化,將復雜的高壓沖擊閃絡波形變成了非常容易判讀的類似于低壓脈沖法的短路故障波形,降低了對*作人員的技術要求和經驗要求。所以,大大提高了現場故障的判斷準確率,縮短了檢測時間。任何人都能方便、準確地判讀波形,標定故障距離,達到快速準確測試電纜故障的目的,使故障測試成功率得以大大提高。
多脈沖電纜儀的整體數控技術可以和國外同類產品媲美,其性能價格比也大大優于國內外同類產品。多脈沖電纜故障測試系統采用10吋真彩顯示觸摸屏幕,波形顯示特別清晰。由于采用清晰屏幕觸摸鍵,使得*作也十分簡單。
FS200E電纜故障測試儀主要功能特點
☆ 適用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜,及兩根以上均勻鋪設的地埋電線等電纜的高低阻、短路、開路、斷路以及高阻泄漏和高阻閃絡性故障。
☆ WINDOSCE*作系統,國內首家采用無易損硬盤的嵌入式計算機平臺系統。
☆ 儀器可自動完成故障距離的計算。
☆ 可測35KV以下等級所有電纜的高、低阻故障,適應面廣。
☆ 采用了國際先進的“多脈沖法”數控測試技術,同時還具有傳統的沖擊高壓閃絡法和低壓脈沖法。
☆ 多次脈沖模式時,任何高阻故障均呈現最簡單的類似于低壓脈沖短路故障特征的波形,極易判讀。
☆ 具有方便的全中文菜單以及清晰屏幕觸摸鍵*作。
☆ 檢測故障成功率、測試精度及測試方便程度優于國內其他檢測設備。
☆ 超大液晶屏作為顯示終端,儀器具有強大的數據處理能力和友好的顯示界面。
☆ 軟件優化設計使用戶不用考慮脈沖延遲時間問題。
☆ 具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。
☆ 具有屏幕拷貝功能,用于波形打印。
☆ 按鍵定義簡單明了,*作簡單,可靠性高,測量方法簡單快速。
☆ 內置電源,可在無電源環境測試電纜的開路及低阻短路故障。
☆ 具有USB接口,可用移動硬盤進行數據拷貝。
☆ 具有通用的網絡接口,可直接通過網絡進行數據遠程傳輸。
☆ 配置獨特實用的定點儀、路徑儀為用戶快速、準確找到電纜故障點提供了極有力的保障。

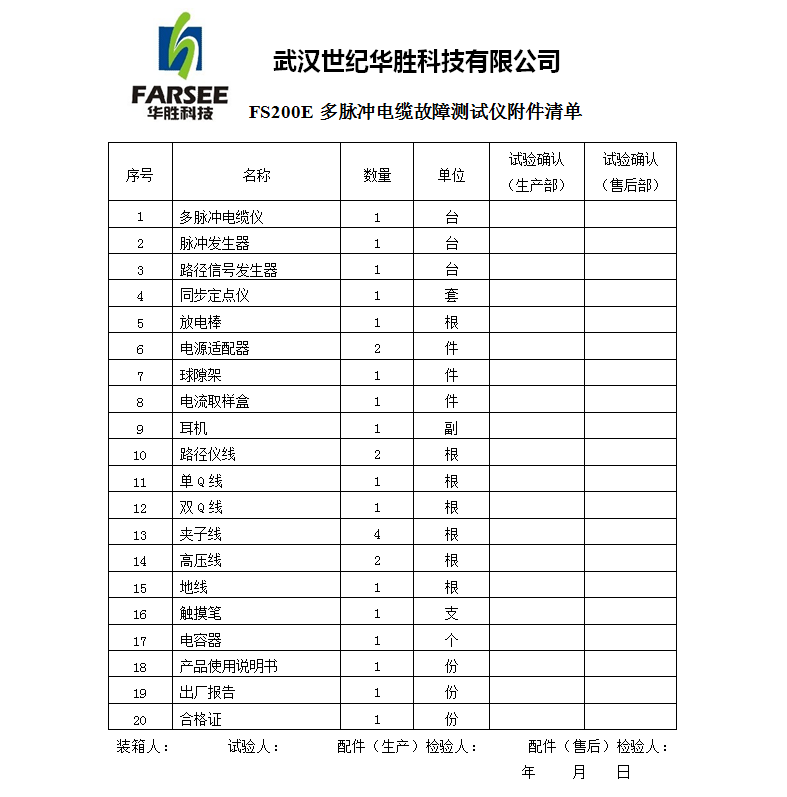

FS200E電纜故障測試儀組成及技術參數
☆ 測試方法:多脈沖法、沖擊高壓電流取樣法、低壓脈沖法.
☆ 沖擊高壓:低于35KV
☆ 數據采樣速率: 120MHz、90MHz、60MHz、30MHz、15MHz
☆ 測試距離:>15Km
☆ 讀數分辨率:<0.5m
☆ 系統測試精度:小于50cm
☆ 測試脈沖幅度:約380VP-P
☆ 多脈沖發送及故障反射信號的自動顯示,使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種,即類似低壓脈沖法的短路故障波形。
☆ 具有測試波形儲存功能:能將現場測試到的波形按規定順序方便地儲存于儀器內,供隨時調用觀察??梢詢Υ娲罅康默F(xiàn)場測試波形。
☆ 能將儀器在不同的工作狀態下測得的故障電纜波形同時顯示在屏幕上進行同屏對比和疊加對比。使得故障距離的判斷更加準確。
☆ 內置電源:充滿電后可連續工作6小時,亦可外接交流電源工作。
☆ 工作條件: 溫度-10℃~+45℃,相對濕度 90%,大氣壓力750±30mmHg
◆儀器別稱
電纜測試儀,電纜故障檢測儀,電纜故障指示器,高壓電纜故障測試儀,電纜故障測試系統,電纜故障定位儀,電纜故障測試系統。
?
序 號 |
標 準 號 |
標 準 名 稱 |
1 |
GB/T 191 |
包裝儲運圖示標志 |
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求 |
3 |
GB 6587.1 |
電子測量儀器 環境試驗總綱 |
4 |
GB 6587.3 |
電子測量儀器 濕度試驗 |
5 |
GB 6587.5 |
電子測量儀器 沖擊試驗 |
6 |
GB 6587.6 |
電子測量儀器 運輸試驗 |
7 |
GB 6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
10 |
DL/T 846.7 |
高電壓測試設備通用技術條件 電纜故障檢測儀 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。
? ? ? 4. 產品標志:測試儀上印有銘牌,銘牌上印有下列標志:
? ? ? 1)? 廠名,廠址;
? ? ? 2)? 產品的名稱,型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位,由供貨商(廠家)與購貨方雙方到場進行開箱驗收,主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓,并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期:3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復,在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
