一、產品簡介

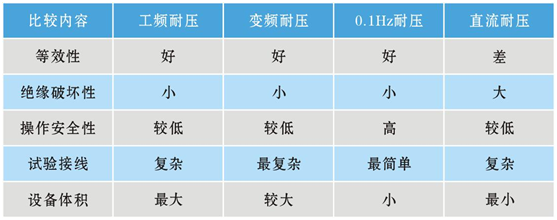

? ? ? 電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。耐壓試驗可分為交流耐壓試驗和直流耐壓試驗,交流耐壓試驗又可分為工頻、變頻和0.1Hz超低頻測試技術,其中0.1Hz超低頻技術是最新技術,是當前國際電工委員會推薦的技術。新一代VLFS系列微機式0.1Hz超低頻高壓發生器是華勝公司自主開發的核心產品,它克服了第一代機械式產品的諸多缺點,性價比遠遠高于同類進口產品,特別適用于絕緣等值電容較大的電氣設備(例如:電力電纜、電力電容器、大中型發電機和電動機等)耐壓試驗,符合2004年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。

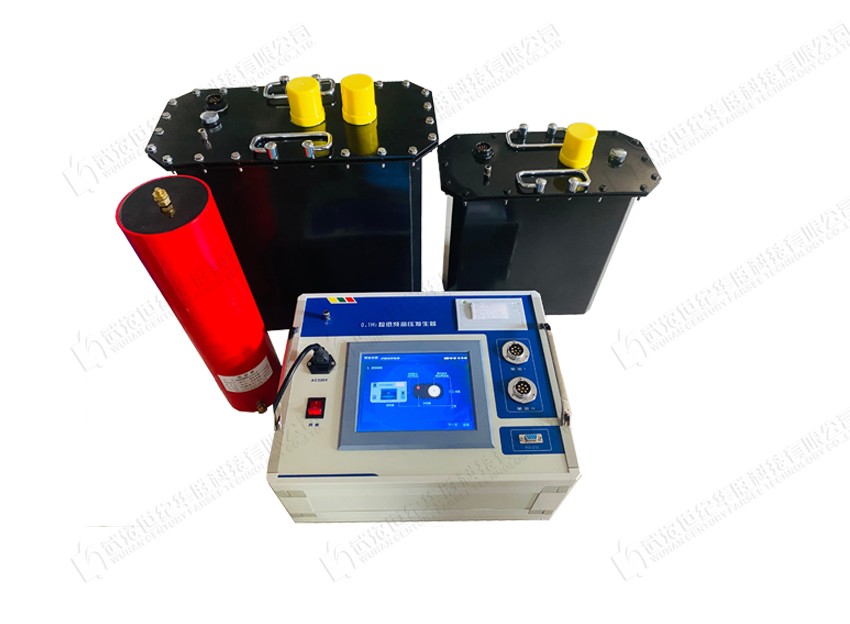

二、FS-VLF系列0.1Hz超低頻耐壓產品特點
☆ 技術先進:采用數字變頻技術,微電腦控制,升壓、降壓、測量、保護等測試過程全自動化。
☆ 操作方便:接線簡單,傻瓜式操作。
☆ 保護全面:多重保護(過壓保護、高低壓側過流保護),動作迅速(動作時間≤10ms),儀器安全可靠。
☆ 安全可靠:控制器和高壓發生器低壓連接,光電控制,使用安全可靠。
☆ 采用了高低壓閉環負反饋控制電路,輸出無容升效應。
☆ 配置齊全:8寸電容觸摸屏,液晶漢字顯示,手動存儲,手動打印。
☆測試范圍大:0.1Hz、0.05Hz 及 0.02Hz 多頻率選擇,測試范圍大。
☆ 體積小、重量輕:十分利于戶外作業。
?
?
?
?
?
?
?
三、FS-VLF系列0.1Hz超低頻耐壓產品技術參數
1.輸出額定電壓:參見表3
2.輸出頻率:0.1Hz、0.05Hz、0.02Hz
3.帶載能力:0.1Hz最大 1.1μF
????????????????????0.05Hz 最大2.2μF
????????????????????0.02Hz 最大5.5μF
4.測量精度:3%
5.電壓正,負峰值誤差:≤3%
6.電壓波形失真度:≤5%
7.使用條件:戶內、戶外;溫度:-10℃~+40℃;濕度:≤85%RH
8.電源保險管:參見表3
9.電源:電壓220V±5%,50±5Hz
注意:若使用便攜式發電機供電,要求發電機輸出電壓、頻率穩定(一般要求功率大于 3kW,頻率 50Hz,電壓 220V±5%
10.被試品電容量不得超過儀器額定電容量最大值,數值大小見表 3;
表-3 FS-VLF系列超低頻高壓發生器主要技術參數
型號 | 峰值電壓 | 測量范圍 | 重 量 |
VLFS-80/1.1 | 80 kv(峰值) | 0.1Hz時≤1.1μF |
控制器:4kg 升壓器:50kg |
0.05Hz時≤2.2μF | |||
0.02Hz時≤5.5μF |
?
?
序 號 |
標 準 號 |
標 準 名 稱 |
1 |
GB/T 191 |
包裝儲運圖示標志 |
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求 |
3 |
GB 6587.1 |
電子測量?jī)x器 環境試驗總綱 |
4 |
GB 6587.3 |
電子測量?jī)x器 濕度試驗 |
5 |
GB 6587.5 |
電子測量?jī)x器 沖擊試驗 |
6 |
GB 6587.6 |
電子測量?jī)x器 運輸試驗 |
7 |
GB 6587.8 |
電子測量?jī)x器 電源頻率與電壓試驗 |
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
9 |
GB/T 6593 |
電子測量?jī)x器質量檢驗規則 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。
? ? ? 4. 產品標志:測試儀上印有銘牌,銘牌上印有下列標志:
? ? ? 1)? 廠名,廠址;
? ? ? 2)? 產品的名稱,型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位,由供貨商(廠家)與購貨方雙方到場進行開箱驗收,主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓,并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期:3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復,在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
?
