概述
電能質量是電力生產企業和用戶越來越關心的問題,十幾年來國家共頒布了五個電能質量的標準。華勝公司與共立公司合作,對共立6310測試儀進行了深度再次開發,形成了新一代6310電能質量測試儀,在國內外同類產品中性價比最高。

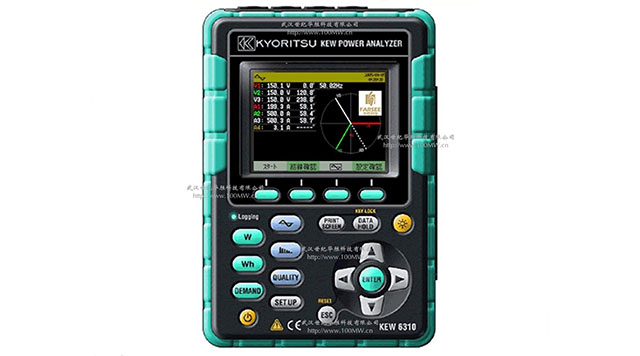

共立6310電能質量分析儀適用于各種接線方式的電能質量分析,除了傳統的瞬時值,積算值,用于電力管理的需求值的測定外,還可進行波形顯示和矢量顯示的測定和諧波分析、電能質量測定、進相電容的模擬*作。測定的各數據,可保存于內存儲器或CF卡,也可通過USB接線或CF卡接線保存于電腦中。
共立6310電能質量分析儀主要特點
☆ 彩色大屏幕LCD顯示
☆ 適用于5種配線系統:單相二線(4電路)/單相三線/三相三線(2電路)/三相四線/單相三線+三相三線(Scott wiring)
☆ 提供各種電力測量包括電力質量分析
☆ 能夠顯示真有效值
☆ 能夠直接用交流供電,或是用電池來供電,Ni-MH充電電池也可使用
☆ 波形和載體的顯示能夠靠功能鍵來轉換
☆ 記錄能從1秒到1小時:1/2/5/10/15/20/30秒,1/2/5/10/15/20/30分鐘, 1小時
☆ 用CF卡儲存數據達到了1G
☆ 數據可用USB傳輸?shù)絇C上
☆ 設計符合IEC61010-1 CAT III 600V,安全規格
共立6310電能質量分析儀主要功能
☆ 測定及演算:電壓(RMS)、電流(RMS)、有功/無功/視在功率、功率、相位角、中性線電流、有功/無功/視在電能的測定和演算。真有效值顯示。
☆ 需求測定:為了能不超過設定目標值(契約電力),可簡單監視使用狀況。
☆ 波形/矢量顯示:能夠測量電壓和電流并以波形/矢量顯示。
☆ 諧波分析:可測量/分析電流的諧波成分。
☆ 電能質量分析:為監視和檢測電源異常而測量上升/下降/ 瞬停,瞬時現象,突入電流,不平衡率的測量和進相電容的模擬*作。
☆ 測定數據的保存:記錄間隔可設定功能。測試數據可手動或按日期指定保存。畫面打印功能可進行畫面數據的保存。

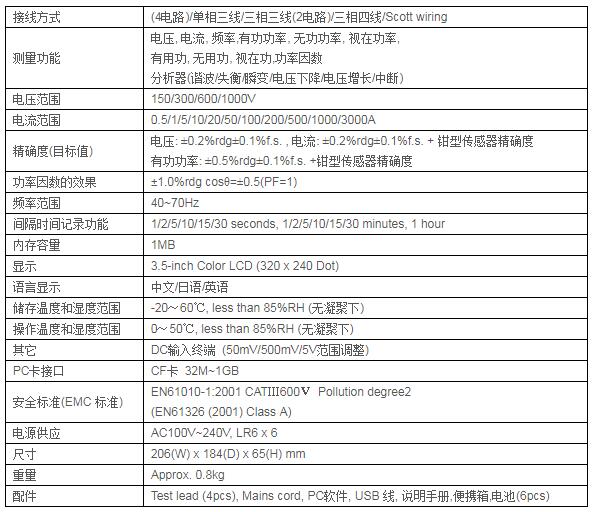

共立6310電能質量分析儀技術參數
?
儀器別稱
電壓質量測試儀
?
序 號 |
標 準 號 |
標 準 名 稱 |
1 |
GB/T 191 |
包裝儲運圖示標志 |
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求 |
3 |
GB 6587.1 |
電子測量儀器 環境試驗總綱 |
4 |
GB 6587.3 |
電子測量儀器 濕度試驗 |
5 |
GB 6587.5 |
電子測量儀器 沖擊試驗 |
6 |
GB 6587.6 |
電子測量儀器 運輸試驗 |
7 |
GB 6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。
? ? ? 4. 產品標志:測試儀上印有銘牌,銘牌上印有下列標志:
? ? ? 1)? 廠名,廠址;
? ? ? 2)? 產品的名稱,型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位,由供貨商(廠家)與購貨方雙方到場進行開箱驗收,主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓,并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期:3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復,在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
