概述

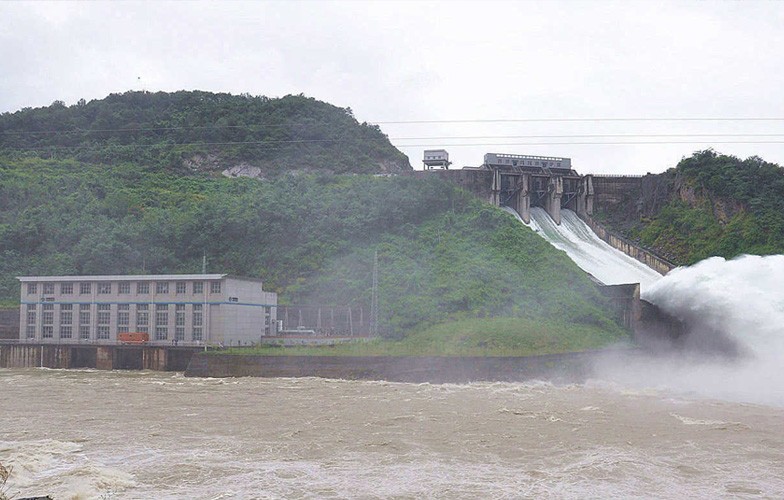

電氣設備的接地是保證人身安全和電力設備正常工作的重要措施。由于發電廠、變電站在電力系統中重要地位,均采用地網可靠接地。華勝FS3042大型地網接地電阻測試儀采用變頻測試法,通過微機控制和信號處理等技術,很好地解決了測試過程中的干擾問題,簡化了試驗*作過程,提高了測試結果的精度和準確性。FS3042可測試發電廠、變電站等大中型地網接地電阻,測試輸出電壓:<400V±10% ,測試輸出電流:≤5A 測試范圍:0~150Ω。

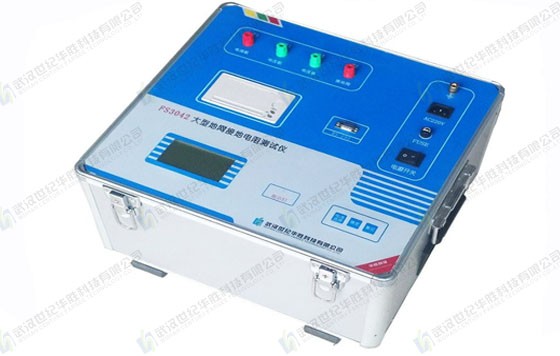

FS3042地網接地阻抗測試儀主要特點
☆ 采用變頻法測試,抗干擾性強、體積小、重量輕。
☆ 采用微機控制,接線簡單、*作方便。
☆ 中文界面,自動打印測試數據。
FS3042地網接地阻抗測試儀技術參數
☆ 儀器測量范圍:0~150Ω
☆ 測量精度: 2%
☆ 測量輸出電流:AC≤5A
☆ 測量輸出電壓:最高400V±10%
☆ 供電電源: AC220V ±10%,50±0.5Hz
☆ 儀器重量: 10kg
儀器別稱
地網接地電阻測試儀,大型地網接地電阻測試儀,接地電阻測試儀,地網接地阻抗測試儀,變頻地網接地電阻測試儀。
?
序號 |
標 準 號 |
標 準 名 稱 |
1 |
GB/T 191 |
包裝儲運圖示標志 |
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求 |
3 |
GB 6587.1 |
電子測量儀器 環境試驗總綱 |
4 |
GB 6587.2 |
電子測量儀器 溫度試驗 |
5 |
GB 6587.3 |
電子測量儀器 濕度試驗 |
6 |
GB 6587.4 |
電子測量儀器 振動試驗 |
7 |
GB 6587.5 |
電子測量儀器 沖擊試驗 |
8 |
GB 6587.6 |
電子測量儀器 運輸試驗 |
9 |
GB 6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
10 |
GB/T 6592 |
電工和電子測量設備性能表示 |
11 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
12 |
GB 50065-2011 |
交流電氣裝置的接地設計規范 |
13 |
DL/T475-2006 |
接地裝置特性參數測量導則 |
?
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。
? ? ? 4. 產品標志:測試儀上印有銘牌,銘牌上印有下列標志:
? ? ? 1)? 廠名,廠址;
? ? ? 2)? 產品的名稱,型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位,由供貨商(廠家)與購貨方雙方到場進行開箱驗收,主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓,并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期:3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復,在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
?
