概述
回路電阻測試儀又稱接觸電阻測試儀或大電流微歐計,主要用于大電流導電體電阻或斷路器等接觸電阻的高精度測量。華勝FS-100/200兩種型號測試儀均符合國家新頒布的電力行業儀器標準DL/T 845-4-2004《回路電阻測試儀通用技術條件》和DL/T 596-1996 《電力設備預防性試驗規程》要求,用戶根據實際情況選用一種。

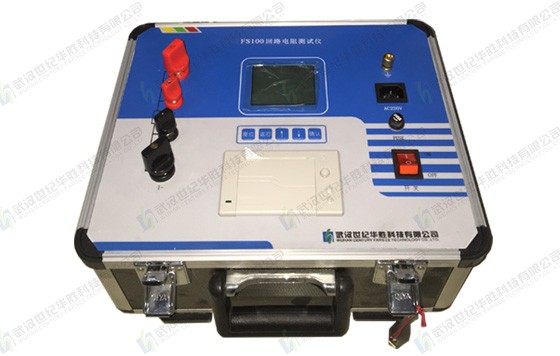

FS-100/200回路電阻測試儀主要特點
☆ 連續/跳躍可調輸出大電流。
☆ 測試數據準確性高,數據重復性好。
☆ *作簡單、安全可靠。
☆ 液晶顯示、內置打印機、自動存儲。
FS-100/200回路電阻測試儀技術參數
☆ 輸出電流:FS-100最大電流DC 100A ,F(xiàn)S-200最大電流DC 200A
☆ 測量范圍:0~1999.9μΩ
☆ 使用電源:AC 220V±10%,50±0.5Hz
☆ 最大功率:500W
☆ 儀器精度:0.2級 ,分辨率:0.1μΩ
☆ 使用環境:溫度-10℃~45℃ 濕度:(20~90)%RH
☆ 儀器尺寸:320×240×220mm3 ,儀器重量:6.5kg
儀器別稱
微歐計 接觸電阻測試儀 微電阻測試儀 微電阻測量儀 大電流微歐計 大電流微電阻測試儀 表面電阻測試儀 表面接觸電阻測試儀。
?
序 號 |
標 準 號 |
標 準 名 稱 |
1 |
GB/T 191 |
包裝儲運圖示標志 |
2 |
GB 4793.1 |
測量、控制和實驗室用電氣設備的安全要求 第1部分:通用要求 |
3 |
GB 6587.1 |
電子測量儀器 環境試驗總綱 |
4 |
GB 6587.3 |
電子測量儀器 濕度試驗 |
5 |
GB 6587.5 |
電子測量儀器 沖擊試驗 |
6 |
GB 6587.6 |
電子測量儀器 運輸試驗 |
7 |
GB 6587.8 |
電子測量儀器 電源頻率與電壓試驗 |
8 |
GB/T 6592 |
電工和電子測量設備性能表示 |
9 |
GB/T 6593 |
電子測量儀器質量檢驗規則 |
10 |
DL/T 845.4 |
電阻測量裝置通用技術條件 回路電阻測試儀 |
?
?
1、外觀和結構
? ? ? 1. 本產品的外形尺寸及零部件尺寸符合設計圖紙要求。
? ? ? 2. 本產品整機表面清潔無凹痕﹑劃傷﹑變形。零部件整體和元器件裝配位置要牢固,不應有虛焊﹑折裂和機械損傷。
? ? ? 3. 本產品面板字跡應清晰,各操作鍵接觸良好,轉換復位正常。
? ? ? 4. 產品標志:測試儀上印有銘牌,銘牌上印有下列標志:
? ? ? 1)? 廠名,廠址;
? ? ? 2)? 產品的名稱,型號;
? ?? ?3)? 制造日期;
? ? ? 4)? 出廠編號。
2、驗收及技術培訓
? ? ? 1. 貨物送用戶單位,由供貨商(廠家)與購貨方雙方到場進行開箱驗收,主要進行外觀和貨物數量檢查;
? ? ? 2. 交貨后我方須派技術人員指導用戶進行1次現場實測,以驗證儀器性能。
? ? ? 3. 我方負責對買方進行現場培訓,并提供相應的培訓資料。
3、技術服務
? ? ? 1.?設備質保期:3年。
? ? ? 2.?設備3年免費檢定或校準。
? ? ? 3.?設備終身維修。
? ? ? 4.?系統軟件終身免費升級。
? ? ? 5.?我方對售后服務的需求必須在24小時答復,在48小時內提供技術服務。
? ? ? 6.?我方長期為買方提供備件采購和供應服務。
序號 |
名稱 |
數量 |
單位 |
1 |
主機 |
1 |
臺 |
2 |
220V電源線 |
1 |
根 |
3 |
測試專用線 |
1 |
套 |
4 |
保險管 |
2 |
個 |
5 |
打印紙 |
1 |
卷 |
6 |
產品使用說明書 |
1 |
份 |
7 |
出廠報告 |
1 |
份 |
8 |
合格證 |
1 |
份 |
9 |
線包 |
1 |
個 |
